詳細介紹了Boost電路的升壓原理，并介紹了它在閉環電路控制中的應用。

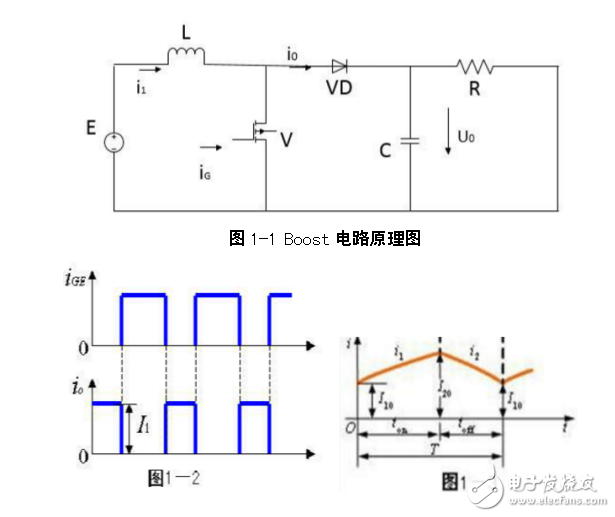

Boost電路，即升壓斬波電路（Boost?Chopper），其電路圖如圖1－1所示。電路中V為一個全控型器件，且假設電路中電感L值很大，電容C值也很大。當V處于通態時，電源E（電壓大小為1V）向電感L充電，電流Li流過電感線圈L，電流近似線性增加，電能以感性的形式儲存在電感線圈L中。此時二極管承受反壓，處于截?cái)酄顟B(tài)。同時電容C放電，C上的電壓向負載R供電，R上流過電流0IR兩端為輸出電壓0U（負載R兩端電壓為2V），極性為上正下負，且由于C值很大，故負載兩端電壓基本保持為恒值。當V處于斷態時，由于線圈L中的磁場將改變線圈L兩端的電壓極性，以保持Li不變，這樣E和L串聯，以高于0U電壓向電容C充電、向負載R供電。下圖1－2為V觸發電流和輸出負載電流的波形，圖1－3為電感充放電電流的波形。
Boost電路，即升壓斬波電路（Boost?Chopper），其電路圖如圖1－1所示。電路中V為一個全控型器件，且假設電路中電感L值很大，電容C值也很大。當V處于通態時，電源E（電壓大小為1V）向電感L充電，電流Li流過電感線圈L，電流近似線性增加，電能以感性的形式儲存在電感線圈L中。此時二極管承受反壓，處于截?cái)酄顟B(tài)。同時電容C放電，C上的電壓向負載R供電，R上流過電流0IR兩端為輸出電壓0U（負載R兩端電壓為2V），極性為上正下負，且由于C值很大，故負載兩端電壓基本保持為恒值。當V處于斷態時，由于線圈L中的磁場將改變線圈L兩端的電壓極性，以保持Li不變，這樣E和L串聯，以高于0U電壓向電容C充電、向負載R供電。下圖1－2為V觸發電流和輸出負載電流的波形，圖1－3為電感充放電電流的波形。
