      電子發燒友網>電子資料下載>電源技術>基于LTC7149的負輸出穩壓器設計要點

      基于LTC7149的負輸出穩壓器設計要點

      2017-05-08 | rar | 0.38 MB | 次下載 | 免費

      資料介紹

      　　引言

      　　正至負 DC/DC 轉換 （負輸出） 廣泛應用于 LCD 器件、OLED 顯示器、音頻放大器、工業設備、測量工具、測試系統、LED 驅動器和電池充電器。在所有這些應用場合中，負輸出轉換器必須緊湊、支持高功率并適應擴展的輸入電壓范圍。LTC?7149 可滿足所有這些要求。其集成的 4A 開關和 3.4V 至 60V 的寬輸入電壓范圍能滿足且超越最苛刻的應用要求，包括那些在汽車環境中的需要。

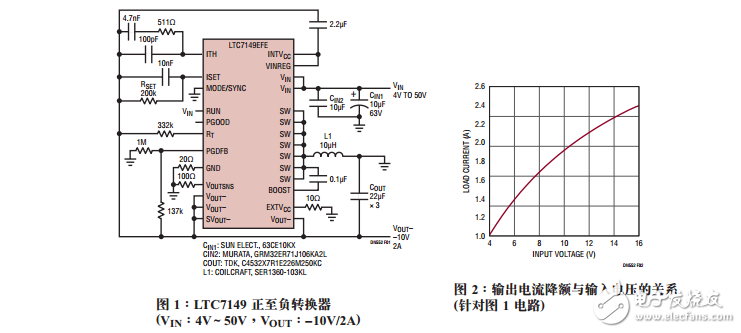

      　　電路描述和功能圖 1 示出了一款基于 LTC7149 的正至負轉換器。該解決方案可從一個 12V 輸入電壓 （例如：一個汽車電源軌） 提供 –10V/2A 輸出。功率鏈組件針對一個 12V 標稱輸入來選擇，但進行了適當?shù)慕殿~，此應用的輸入電壓可低至4V或高達50V。

      　　在汽車應用中，LTC7149 處理高電壓輸入的能力免除了增設昂貴電壓抑制器的需要。非常低的最小輸入電壓即使在冷車發動情況下也能保持敏感系統的正常運行。有關 LTC7149 周圍組件所承受電壓和電流應力的計算指引，詳情可見 LTC7149 產品手冊。圖 2 舉例示出了輸入電壓低于12V時的輸出電流降額。

      基于LTC7149的負輸出穩壓器設計要點

      穩壓器 LTC LTC7149
