引言

　　您是否有過這樣的惱人經歷，就是膝上型電腦或 PDA 不執行您發出的指令？縱然您瘋狂地接連撳按設備上的按鍵，卻絲毫不起作用。當希望轉為憤怒時 （但剛好在您即將把公司的膝上型電腦扔出窗戶之前），您就會用力地把手指按在 ON/OFF 電源按鈕上。10 秒鐘之后，您的膝上型電腦終于屈服，屏幕將在一聲尖銳的“嗚咽”之中變黑。

　　按鈕不響應很可能是微處理器 （μP） 或繫統邏輯電路不響應的結果—–繫統性事故便是一個例證。通過持續撳按ON/OFF按鈕，LTC?2953為用戶提供了強制關斷繫統電源的能力，即使在故障條件下也是如此。該長久按鈕指令與繫統邏輯電路無關，并將在可調定時器終止操作之后自動地關斷電源。按鈕必須保持于低電平（以強制斷電）的時間長度可通過PDT引腳上的一個外部電容器來調節。

　　按鈕挑戰

　　電子設備的ON/OFF 按鈕給繫統設計師帶來了一組獨特的挑戰。負責監視按鈕的電路把顫振按鈕信號變換成一個干凈的電壓階躍，由后者來啟用一個DC/DC 轉換器或接通一個電源開關。這些電路與繫統邏輯電路進行通信，以確定電源以一種有序的方式接通和關斷。此外，故障保險功能還應在輸入或輸出電源出現問題的情況下停用繫統電源。按鈕監視器也必須堅固：能夠承受很高的靜電放電電平和低于地電位的電壓瞬變，并在高電壓電平條件下運作。

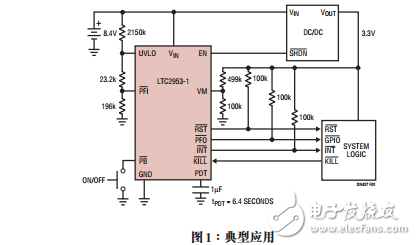

　　具電壓監視功能的 LTC2953 按鈕 ON/OFF 控制器提供了一款用于實現與電子設備 ON/OFF 按鈕連接的完整解決方案，從而解決了所有上述問題。該纖巧的 IC 集成了用于清理按鈕顫振所需的定時電路，并提供了一種旨在實現繫統電源有序接通和關斷的簡單通信協議。LTC2953包括一個去抖動閉鎖比較器，用于防止繫統從一個失效電池或低電壓電源吸取功率。該器件還提供了一個具200ms延遲的單路可調電源復位監視器。
