Buck Regulators與集成輸出跟蹤確保適當?shù)膯?關閉電源軌

　　今天的電子系統板需要多個電源軌電源板上的各種半導體器件和模塊。這些包括ICS，如微處理器，FPGAs，存儲器和其他組件。通常情況下，非隔離點的負載（DC）降壓穩壓器或DC / DC轉換器用于生成所需的電壓為這些設備。隨著工藝尺寸更小的趨勢，許多這些設備需要多個電壓。例如，一個微處理器可能需要1.2 V或更少的核心和2.5 V或更高的電壓為I / OS。而轉換器的輸入電源電壓可能是3.3 V或5 V，同時提供這些多個電壓，系統設計人員還必須確保電壓是在適當?shù)捻樞蛟谏想姾蛿嚯婋A段。如果電源線的順序不正確，可能會導致過多的電流牽引或短路，導致設備故障，并最終系統板，太。

　　因此，為了避免任何潛在的風險，在系統板上的電源線的測序是至關重要的。有三種不同類型的測序技術，即順序、比例，同時。在應用三種排序技術中的任何一種之前，用戶應該對每一種方法有一個基本的了解，并且知道何時使用一個與另一個方法。應用筆記1（an04-008），由GE的臨界功率產生和題為“多模塊排序準則，”提供了幫助，簡要論述三測序技術。

　　Traditionally， designers have been building separate on-board circuits to handle this voltage sequencing problem. It is cumbersome， uses more components and board space and is costly and time consuming. Lately， however， several power supply makers have been incorporating these techniques on-chip or within the module to make the task easier for system designers， GE Critical Power introduced sequencing called EZ-SEQUENCE in power modules such as TLynx and Austin Mega TLynx. It helps users implement any of the three types of sequencing mentioned above2.

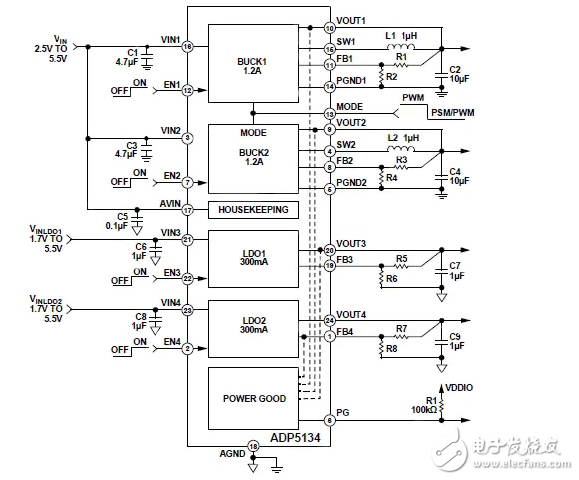

　　Now， suppliers like Analog Devices， Intersil， and Texas Instruments， to name three， are integrating the power sequencing technique in new generation of integrated buck converters to make the system designer’s task easier. This article will explore these new buck regulators with integrated sequencing in more detail. What is more， to demonstrate this capability， we will also provide some design examples.
