N+1 架構支持更高的電源可靠性

　片上系統 （SoC） 設備可實現更高的集成度，而高密度現場可編程門陣列 （FPGA） 可讓更多功能集成到工業系統中。 盡管如此，由于現在工業系統所扮演的角色，以前需要多種產品的支持才能實現，所以對故障容錯和冗余的需求日益增長，這在控制器和電源上均有體現。

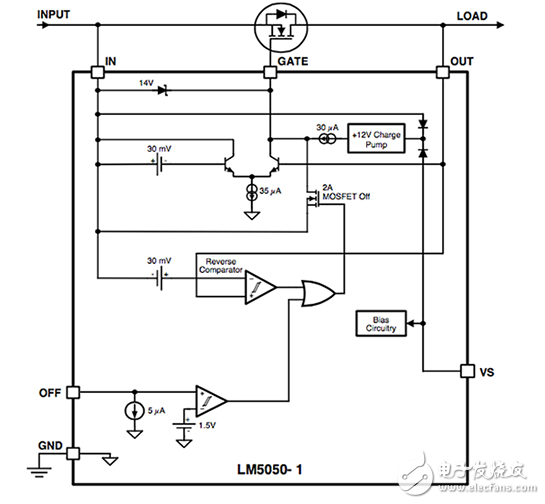

　　此外，更多的功能也帶來了更多的高峰值電流需求。 在此類情況下，電力系統設計人員可以選擇并聯兩個或多個裝置。 并聯除可滿足峰值功率需求外，還具有長期應力較小，整體可靠性更佳的優點，利于實施‘n+1’冗余設計。

　　n+1 架構是指在系統中至少增加一個附加電源，當其他電源中有一個出現故障時，該電源即可為系統提供電能。 n+1 冗余架構是一種故障容錯技術，對于較大規模的系統而言，其性價比相當高。 正常運行條件下，多個電源同時發生故障的概率是相當?shù)偷模虼嗽谟?2 個或 3 個以分流模式運行的電源陣列中，增加一個附加電源并不會導致成本大幅增加。

　　通常使用的 n+1 冗余方法有兩種。 第一種方法為：指定一個備用電源，讓其處于冷待機或熱待機狀態。 盡管冷待機工作有利于延長備用電源的使用壽命，但故障發生后需要時間來啟動該備用電源，這期間可能導致系統故障。 熱待機可確保備用電源隨時準備在電源組中的另一電源發生故障時投入運行，但由于備用電源的工作負載極低，因此能效也低，而且相對于冷待機電源，熱待機電源承受的內部發熱應力也要大得多。

　　通過讓備用電源參與均流，可將各電源承受的應力在電源子系統中平衡。 一般而言，電源用于實現高輸出負載的峰值效率，這意味著低于峰值負載的工作電流均流造成發熱過多。 然而近年來的電源設計注重了低負載能效，讓這個問題不再那么重要。 在使用高能效范圍更廣的電源時，可確保電源在正常工作時處于低熱量輸出區域，并在故障發生后進入高負載狀態。
