摘要

　　此應用程序報告描述了N + 1冗余系統，實現了電流共享的解決方案和或場效應晶體管控制。電流共享，負載電流和功耗分布在多輸入電源。這種架構充分利用現有的系統電源供應。或場效應管是用來模擬低正向電壓的二極管和降低功耗低導通電阻FET。結合當前的共享控制器ucc39002與N + 1，或電源軌控制器tps2412實現反向電流保護實現電流共享。測試結果也提出。

　　介紹

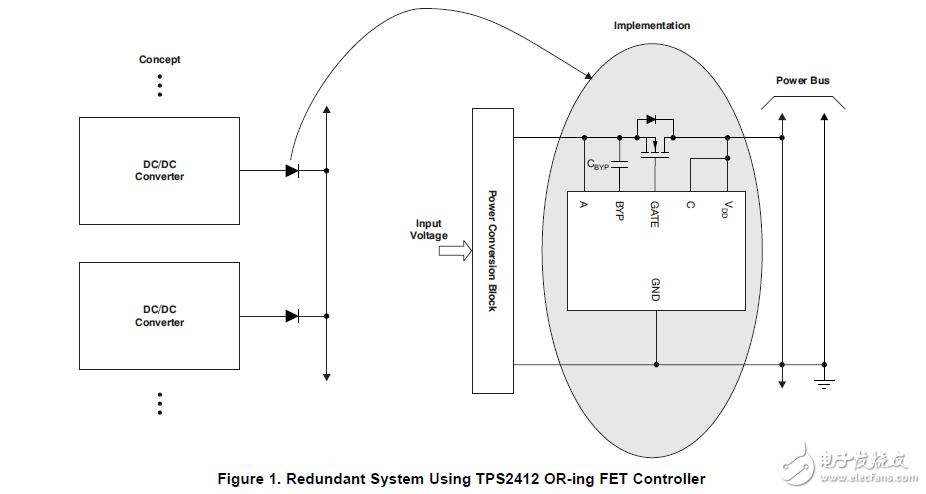

　　廣泛的終端用戶系統，包括服務器和電信應用，往往有N + 1冗余電源，冗余電源總線，或兩者。冗余電源必須有等效輸出二極管或防止反向電流在故障和熱交換。低了電壓二極管通常用作或ING設備來實現此功能。然而，作為板電流繼續增加，二極管的功率損耗不能被忽略，或二極管熱足跡可以變得相當大。一個或tps2412 FET控制器等，在結合外部N溝道MOSFET，模擬低正向電壓二極管的功能顯著降低傳導損耗。在大多數情況下，這種減少是在相同或面積較小的OR二極管。圖1說明了這種類型的冗余系統。

　　N + 1電源配置如圖1所示，其中使用多個電源供應器并行。這些物品是一起或被組裝在一起，而不是直接連接到總線上，以便隔離轉換器的輸出總線時，它被插入或短發生。如果它需要N電源供電負載，添加另一個額外的，相同的單位并行允許負載繼續運行的事件任何N供應失敗。
