功能描述

　　lm25056a提供輸入電壓，智能監控的輸入電流，輸入功率，溫度，和輔助輸入。這也提供了一個lm25056a峰值捕獲的輸入功率和可編程硬件輸入電壓、電流、功率、溫度和輔助電壓的平均值。警告閾值觸發SMBA引腳可編程輸入和輔助電壓，電流，功率，溫度通過PMBus接口。

　　啟用/禁用和復位

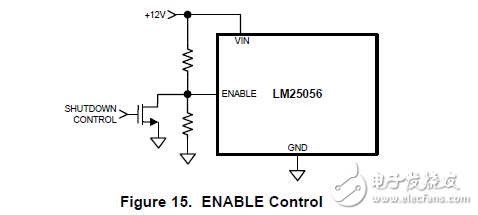

　　lm25056a有一個使能引腳，可用于打開和關閉設備電源。如果需要，該lm25056a可以保持在關機，直到供應達到一個特定的閾值，使能與電阻分壓器或與一個積極的控制，如圖15所示。

　　當采取低，這個邏輯引腳將減少設備的靜態電流，將不再響應PMBus命令。同時，以使低的lm25056a功能提高使套復位。其默認操作的部分。如果不使用此功能，則啟用應該懸空（內部上拉將保持其操作）或綁到外部VDD電壓。不要綁啟用板上VDD。VDD的電源延遲，當電源第一次應用，VDD啟動低。這反過來將保持使低，lm25056a不會啟動。

　　VDD和VREF也有上電復位（POR）電路將lm25056a復位直到到達運行狀態。請注意，如果這兩個輸出線無意中拉低，該設備被重置為其初始默認狀態，擦除易失性內存相同，使拉低。一旦VDD和VREF有達2.4V的POR閾值，設備出來的復位。

　　作為一個例子，該lm25056a SMBus地址捕獲基于狀態（接地、NC、VDD）的adr0，ADR1，和ADR2引腳在打開和鎖存到揮發性登記一旦使能引腳確定為高，VDD和VREF已超出其POR閾值重新分配或2.4。推遲地址捕獲可以通過控股使引腳AGND完成。更多對這些引腳的操作的信息，請參見本數據表的PMBus地址線截面。和易失性存儲器的邏輯也可以用PMBus寫入mfr_device_setup復位（D9H）登記進入軟件復位位。然而，此軟件復位將不會觸發一個讀的地址引腳的狀態使能引腳或VDD和VREF POR事件。
