      雙輸出單點升壓轉換器

      2017-06-12 | rar | 0.93 MB | 次下載 | 免費

      資料介紹

      　　描述

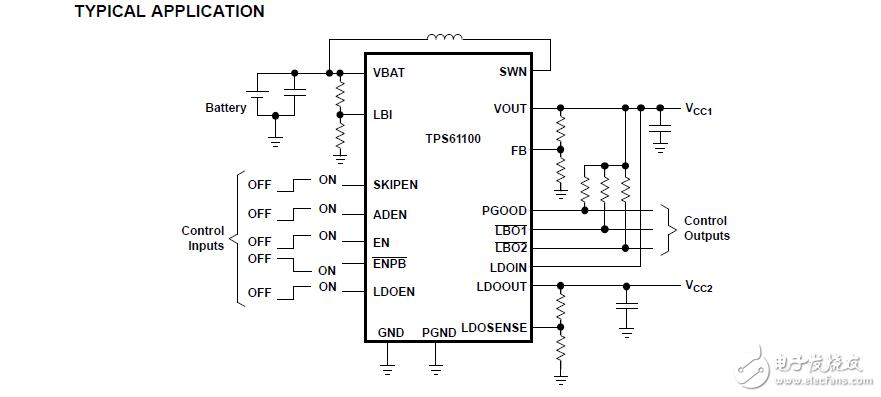

      　　的tps6110x設備提供了一個完整的由一個或兩個供電產品的電源解決方案堿性鎳鎘或鎳氫電池。轉換器產生兩個穩定的輸出電壓。通過外部電阻分壓器或固定在芯片內部。它運行在電源電壓下降到0.8五執行的升壓轉換器是基于一個固定的頻率，脈沖寬度調制（PWM）控制器。使用同步整流器獲得最大效率。

      　　升壓開關中的最大峰值電流被限制為1800毫安的值?？梢越棉D(zhuǎn)換器，以最大限度地減少電池消耗。關機時，負載完全斷開。從電池。自動放電功能允許在關閉模式下輸出電容器。這在微控制器或微處理器不應使用的微控制器應用中尤其有用。由于輸出電容器上的存儲電壓而保持活動狀態。編程亞丁引腳禁用此特征。低EMI模式的實現，以減少振鈴和實際效果較低的輻射電磁能量。當轉換器進入非連續導通模式時。升壓階段的電源輸出良好。級聯電源元件的附加控制。

      　　內置LDO可用于從升壓輸出或直接從中獲得的第二輸出電壓。電池。該LDO的輸出電壓可由外部電阻分壓器編程或固定。芯片內部。LDO可以單獨啟用，即使用升壓級的電源。該器件采用20引腳TSSOP封裝（20 PW）封裝或24引腳QFN封裝（24大）。

      雙輸出單點升壓轉換器

      ldo 升壓轉換器 TPS
