      電子發燒友網>電子資料下載>電源技術>同步升壓轉換器2A開關

      同步升壓轉換器2A開關

      2017-06-14 | rar | 1.04 MB | 次下載 | 免費

      資料介紹

      　　應用信息

      　　設計程序

      　　tps6109x直流/直流轉換器的目的是系統由一個雙或三電池鎳鎘或鎳氫電池典型的終端電壓在1.8 V和5.5 V之間，它們也可用于單電池供電的系統中。Li Ion與一個典型的疊加電壓之間2.5 V和4.2五此外，兩個或三個堿性電池可以在電源系統中的應用tps6109x。

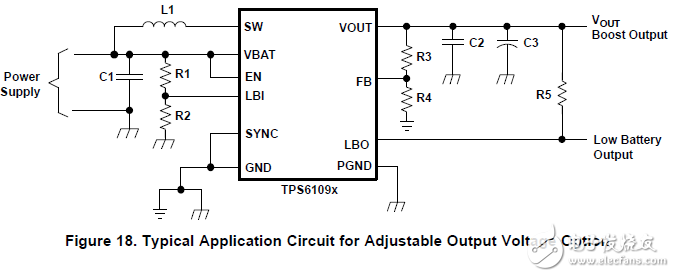

      　　編程輸出電壓

      　　該tps61090直流/直流轉換器部分可以用一個外部電阻分壓器的輸出電壓調整。FB引腳上的電壓的典型值是500毫伏。輸出電壓的最大允許值是5.5 V通過電阻分壓器的電流應該是電流大于FB的100倍。銷。典型的電流到FB引腳0.01μ，和R4的電壓通常為500 mV?；谶@兩個值，R4的推薦值應低于500千瓦，以分壓器的電流在1微米或更高。由于內部補償電路，這個電阻器的值應該在200的范圍內。千瓦。由此，可以根據所需的輸出電壓（VO）來計算電阻R3的值。方程1：

      　　R3  R4:VOVFB1 200 k:: VO500 mV1

      同步升壓轉換器2A開關

      TPS6 升壓轉換器 直流轉換器
