改進的電壓模式控制方案提高了Buck變換器的高頻抖動性能

　　一般來說，在今天的嵌入式電信、服務器和存儲應用程序中部署的主板包含十幾個不同的負載點調節器，它們能提供至少1到30個輸出電流的任何地方。這些降壓型同步穩壓器通常將中間總線電壓降到負載集成電路所需的電源電壓。

　　受市場需求小，低成本，快速瞬態性能，功率排序，這些降壓型穩壓器在高頻使用同步整流和電壓模式控制技術。雖然這種方案提供高功率密度的高效率，但也導致高的抖動和噪聲，在競爭激烈的新一代系統中是不可接受的。

　　設計師們的好消息是，像國際整流器這樣的電力半導體供應商已經開發出一種新的脈寬調制器（PWM）方案，以在一個新的電壓模式控制器中實現高頻率和窄占空比的新的脈寬調制器（PWM）方案。它已經在制造商的同步降壓穩壓器ir3899實施，其中還包含內置的功能改進的靈活性，實現政策設計提供。

　　Voltage-mode controller

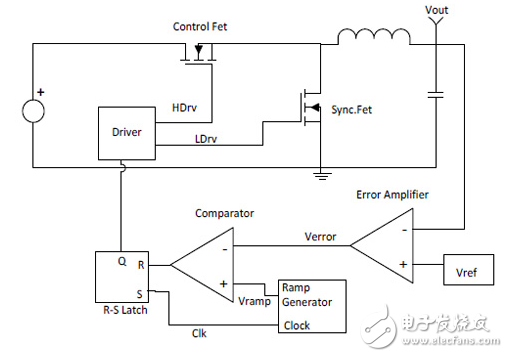

　　A typical voltage-mode control scheme used in a synchronous buck regulator is depicted in Figure 1. As shown， the error amplifier in this scheme typically receives a sample of the output voltage and compares it with a precision reference voltage to produce an error voltage （VERROR） at the output of the error amplifier. This output is then fed to a high-speed PWM comparator which also receives a ramp signal （VRAMP）。 Next， the output of the PWM comparator is fed to the reset input of a latch like the S-R flip-flop whose other input set is driven from a periodic clock signal generated internally. This periodic clock is generated at a fixed frequency and is usually user programmable with an external resistor or capacitor.
