詳細說明

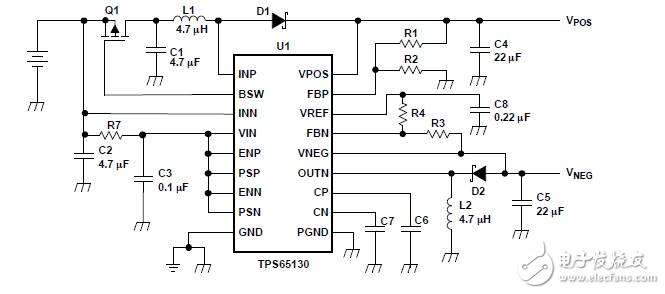

　　tps65130 / 1與2.7 V輸入電壓范圍為5.5 V，可以產生積極的負輸出。兩個轉換器彼此獨立工作。他們只共用一個時鐘和一個公共電壓參考。兩輸出是由一個固定的頻率進行控制，脈沖寬度調制調節器。一般來說，每個轉換器工作在連續導通模式（CCM）。在輕負載下負變換器可以進入不連續導通模式（DCM）。當負載電流減小時，如果啟用，轉換器可以進入省電模式。這兩個轉換器獨立工作。輸出電壓可以上升到15 V的升壓輸出和下降到15 V的逆變器輸出。

　　電源轉換

　　這兩個轉換器工作在一個固定的頻率，PWM控制方案。因此，開關的時間變化。根據輸入輸出電壓比和負載。在此期間，電感器連接到轉換器充電電流。在剩余時間內，由固定工作頻率設置的時間周期，電感通過整流二極管進入輸出電容器。通常在較高的負載下，感應器。電流是連續的。在較輕的負載，升壓轉換器使用一個額外的內部開關，以允許電流。

　　回流到輸入端。這避免了電感電流在升壓轉換器中不連續。因此，該Boost變換器總是以連續電流方式控制。在逆變轉換器，在輕負載，電感電流可能不連續。在這種情況下，逆變控制器輸出的控制電路。自動照顧這些變化的條件，始終與最佳的控制設置操作。
