電源模塊結合效率與Low Noise輸出

　　開關直流/直流轉換器（‘regulators”）很受歡迎，因?yàn)樗麄兊母咝屎挽`活性。這些電源可以升壓（升壓），降壓（降壓），并輕松地反轉電壓。然而，開關操作產生的電壓和電流紋波會影響敏感芯片并引起其他電磁干擾（EMI）挑戰。

　　一個解決辦法是優化PCB設計，盡量減少寄生電感和電容，并設計濾波器電路，以盡量減少電壓和電流紋波。然而，這需要技巧和時間。另一種技術是使線性調節器與開關調節器串聯工作，以平滑后者的輸出，并提供穩定的電壓輸出，適合于低電壓的電子設備。然而，這種方法還需要仔細設計并考慮元件選擇，以使兩個調節器協調工作而不損害效率。

　　現在，硅供應商已經推出了將兩種電源集成到一個芯片中的模塊，從而簡化了設計任務。更好的是，這些模塊允許工程師直接從開關轉換器或線性調節器輸出，以及組合輸出，因此增加了模塊的靈活性。本文概述了這些“混合”電壓調節器的好處，并描述了一些商業上可用的例子。

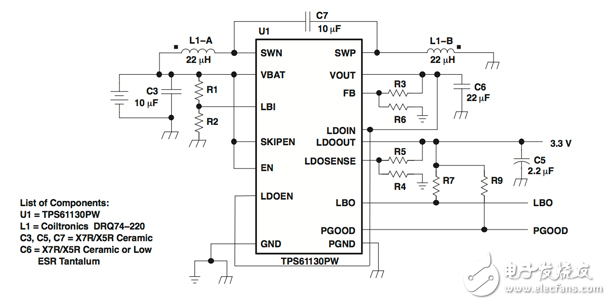

　　Hybrid power

　　Switching regulators are efficient and flexible， but there is a trade-off. The chips are relatively expensive， take up more space than other power supplies， and have a relatively slow transient response to load variances. Additionally， the design-in process is challenging， and minimizing voltage and current ripples in the output voltage is time consuming （see the TechZone article “Conducted and Radiated Emissions Reduction Techniques for Power Modules”）。

　　It is no surprise that linear regulators remain a popular alternative. These devices do not incorporate a switching device so there are no problems with ripple or EMI. Instead， a linear regulator produces a stable， noise-free output （see the TechZone article “Linear Regulators Drive Noise Down”）。 Moreover， the devices are cheap， compact， and relatively simple to integrate into a design. Unfortunately， linear regulators are not particularly efficient unless the difference between input and output voltage is small， and they can only be used in a buck configuration （see the TechZone article “Understanding the Advantages and Disadvantages of Linear Regulators”）。
