      lm1238I2C兼容的RGB內部OSD發生器及數模轉換器

      2017-06-16 | rar | 2.37 MB | 次下載 | 免費

      資料介紹

      　　OSD操作

      　　lm1238旨在使超低成本運作，通常使用的顯示器OSD按鈕的簡單+LED接口代替OSD。

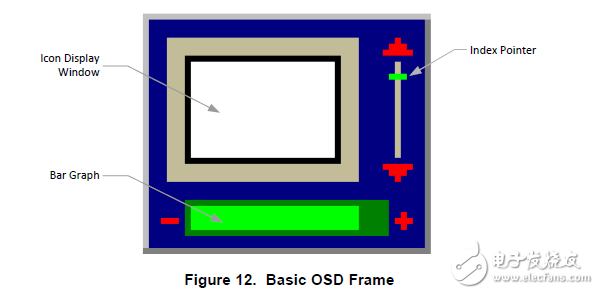

      　　基本屏幕由一個框架構成，如圖12所示?？蚣苡梢粋€帶條形的屏幕圖像組成。圖像下方和右邊的索引指針。這個基本框架對所有不同的人都是通用的。OSD視圖。圖12中屏幕的空白“屏幕圖像”用于顯示一個（或一組）可用的圖標，對應于正在進行的調整。可用圖標顯示在圖13和圖14。16位置索引指針用于提供16個圖標集的指示。當前顯示可用。16個圖標集可以按任意順序排列。條形圖可調為32。不同的長度，可以用來指示調整水平在可用的調整范圍內。

      lm1238I2C兼容的RGB內部OSD發生器及數模轉換器

      　　OSD模式

      　　有兩種操作模式：交替序列和固定圖標。在交替序列模式下，顯示將通過所選圖標集中的三個圖標順序進行。例如，如果色溫圖標集（圖標集15）被選中，圖標顯示將從9300個圖標（屏幕0）到6500個圖標。（屏幕1）到5000圖標（屏幕2），然后返回到9300圖標（屏幕0）。這個序列將是在硬件控制下不斷重復。序列的速率可以以8幀的增量控制。視頻編程的低4位控制登記0x0804通過I2C接口。顯示器也是通過編程控制位4和5能夠連續顯示集合中的三個圖標中的一個登記0x0804。
