摘要

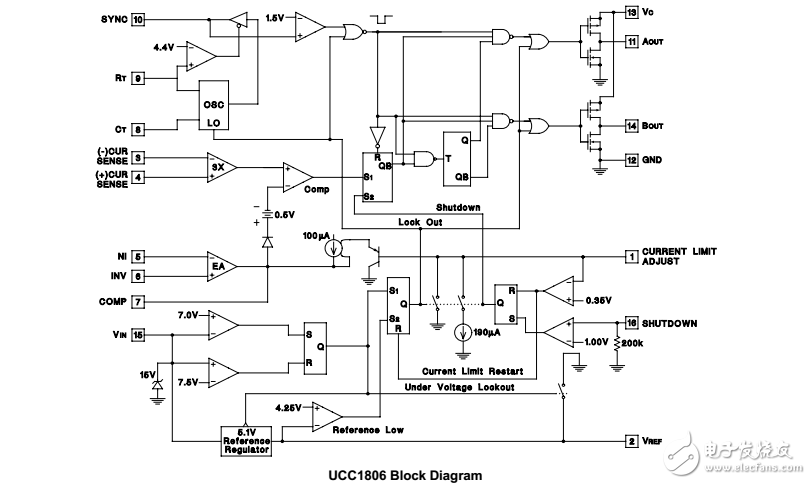

　　空間和成本的限制，迫使電源設計成更小的空間，更需要有效的設計和更高的開關頻率。隨著UCC3806 BiCMOS電流模式控制器的介紹，設計師具有降低電流消耗，功率損耗和傳播時延在IC。UCC3806是引腳對引腳兼容流行UC3846和uc3856控制器。隨著最小部分的變化，這個設備可能適合改造成許多現有的設計，更高的功耗和傳播延遲在過去的問題。對于UCC3806理想的應用是在電池供電的低功耗是延長運行關鍵設備。

　　簡介

　　作為電力供應的要求，要求更高的開關頻率和低功耗、雙極性PWM IC可能會限制設計靈活性。多才多藝的UC3846功耗較低但以今天的標準來看，慢。的uc3856滿足高速度的要求，但使用更多的力量去完成任務。Unitrode的BiCMOS工藝生產速度快，與雙極型器件的高功率能力低功率BiCMOS控制IC，一個典型的例子是UCC3806。

　　UCC3806特征轉換的電流檢測放大器的輸入電壓限制速度。這允許直接注入初級電流感測信號，而不需要濾波感應前緣尖峰。從電流檢測輸出的傳輸延遲降低到125ns和興衰的柵極驅動輸出時間只是65ns。柵極驅動電流仍然高達?500ma從雙TEM極MOSFET驅動器。低欠壓閉鎖閾值對許多電池和汽車應用，使集成電路的理想。最重要的特點是設計師熟悉UC3846的熟悉。一伏脈沖電流限制ING仍然，以及可編程鎖存或無鎖存關機模式通過關斷引腳觸發。

　　本應用筆記突出改造UCC3806應用提供了一個循序漸進的過程來完成這。將介紹幾個新的應用程序，并介紹一些流行的應用程序。Unitrode應用筆記u-93 de—劃線的UC3846應檢討的背景和附加信息。

?
