      10vREF102的低電源電壓操作精密電壓基準

      2017-06-27 | rar | 0.04 MB | 次下載 | 免費

      資料介紹

      　　電壓基準的兩個最重要的指標是噪聲和時間穩定性?；?0.0v REF102參考電壓比的帶隙基準噪聲更加穩定的穩壓。

      　　在某些應用中，基于帶隙基準的一個優點是能夠從低電壓電源工作。這是因?yàn)榛镜膸峨妷杭s為1.2v相比到6V到8V為齊納二極管。作為一個10.0v參考，該REF102需要最小11.4v -如果一個REF102需要更高的性能，在低電壓操作的幾種選擇。

      　　如果一個負面的供應，有可能對經營REF102正電源低至4.5V。另一種選擇是使用一個簡單的直流/直流轉換器電路所示操作REF102從+5 V單電源供電。

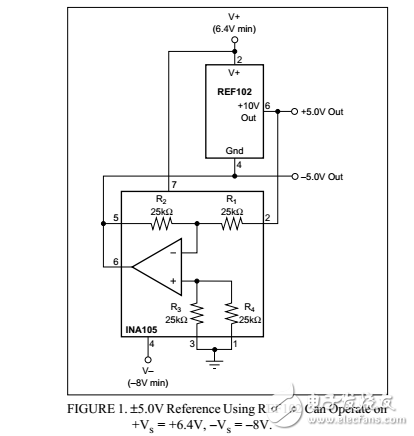

      　　減少一個REF102電源操作最簡單的方法是增加一個單位增益反相器使?5.0v

      　　參考如圖1所示。這使得REF102將用于?9V電源供應，例如。V +最小電壓實際上是6.4v（該REF102輸出可以在其正電源1.4v操作）。

      　　最小負電源取決于單位增益逆變器所使用的放大器。一個用于單位增益反相器INA105差分放大器，負電源必須至少–8v。

      　　操作在4.5V REF102最低+ VS，使用ina106 gain-of-10差分放大器的逆變器如圖2所示。與ina106，參考輸出1.0V和–9.0v。4.5V的最小+ VS評級由ina106輸出擺幅限制。負電源必須至少為12V。

      10vREF102的低電源電壓操作精密電壓基準

      電壓基準 齊納二極管 REF102
