選擇射頻開關

　　有人會說，射頻系統中最重要的部件是混頻器、濾波器、放大器、發射機/接收機和天線。然而，除了這些組件之外，還有一些不那么迷人的設備在RF系統的成功設計中起著關鍵的作用。這些組件中的一些用于幫助在系統內以不同的方向（或多個方向）發送信號，或者改變r(jià)f信號的形狀。其中一個重要的，但有時理所當然的，部分是射頻開關。

　　如前所述，射頻開關將改變射頻信號的方向。當開關在兩個方向上工作時，它被稱為雙向。由于開關需要某種電源，所以它被認為是有源器件。

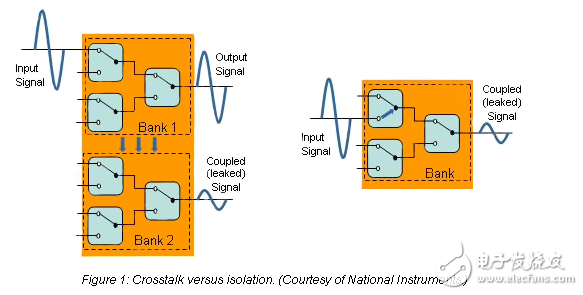

　　設計者在設計射頻開關時應考慮兩個重要參數：插入損耗和隔離。當查看數據表時，設計者希望開關具有盡可能低的插入損耗和盡可能高的隔離度。

　　開關模塊的“插入損耗”規范是信號中功率損耗的量度，如果傳輸線的長度超過其自身波長的0.01，并且信號衰減，則它可能發生。開關模塊在特定頻率下的插入損耗可以用來計算由該頻率上的信號開關引起的功率損耗或電壓衰減。

　　Every switch has some parasitic capacitance， inductance， resistance， and conductance. These parasitic components combine to attenuate and degrade the signal that the switch is being used to route. The power loss and voltage attenuation caused by these components varies with the frequency of the input signal， and can be quantified by the insertion loss specification of the switch module at that frequency. As a result， it is very important to ensure that the insertion loss of a switch is acceptable at the bandwidth requirement of the application.
