發視頻資料介紹
變壓器廣泛用于電流測量的因?yàn)樗麄兛梢员O(jiān)視電流非常低的功率損耗和他們有良好的波形保真度寬的帶寬。每個形式的電流互感器在對稱交流電流的應用中很好，如推挽或全橋變換器拓?fù)?。在單端?yīng)用中，特別是Boost變換器，由于需要精確地再現高占空因數單極性波形，所以可能出現問題。單極脈沖可能飽和電流互感器，如果發生這種情況，過電流保護將丟失，電流模式控制，調節將丟失，并會產生過電壓情況。

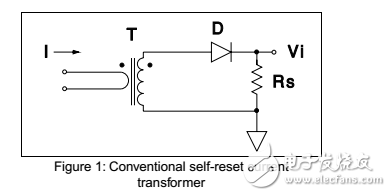

變壓器鐵芯必須在每個脈沖后復位，以便變壓器的全范圍可用于下一個脈沖。電流互感器的自復位是使用最普遍的技術也有缺點。自復位使用存儲在當前重置變壓器鐵心的能量取決于電流互感器開路阻抗在短時間內產生足夠的伏秒復位。電流互感器運行超過50%占空系數可能沒有足夠的儲能，允許在可利用的時間完成復位，這情況變得更糟的占空因數的方法100%。
該電流互感器的勵磁電感必須保持高因?yàn)檫@決定了量的下垂的電流波形的脈沖周期的習性。較高的電感低下垂將。波形下垂反對斜率補償，應保持在最低限度。高磁化電感也意味著磁芯存儲的能量很少，可以用來重置磁芯。
