了解交直流前端功率因數校正技術

　　根據定義，交流電源的功率因數（PF）被定義為實際功率的比率，即瓦特，流入電路中的表觀功率，即電流和電壓的乘積。它表示為PF =實功率/視在功率（VA）。PF方程表明它是0到1之間的一個數字。因此，當電流和電壓同相和正弦時，PF是1。然而，如果兩者都是正弦的，但相位不一致，視在功率大于實際功率，PF是電流和電壓波形之間相角的余弦。在實踐中，PF = 1是理想情況下，負載是純粹的電阻和線性。實際上，在電子系統中發現的離線交流/直流電源是開關模式，呈現非線性負載。

　　因?yàn)楝F(xiàn)在大多數電源都是開關模式，它們會產生非正弦波形，從而導致輸入電流和電壓之間的相位角。當電流波形不跟隨電壓波形時，它會導致低于1的PF。除了功率損耗外，1 pF的諧波會沿著中性線移動，并干擾連接到交流電源線的其他設備。PF數越低，交流線路的諧波含量越高，反之亦然。

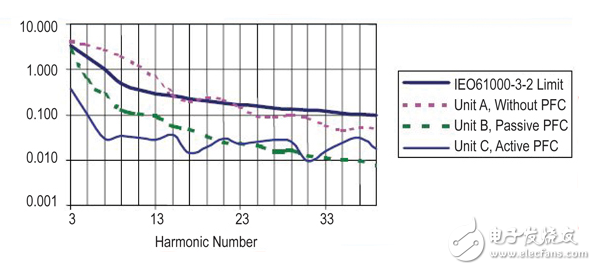

　　Consequently， there are strict regulations to limit the harmonic distortion permitted on the AC mains line. For instance， Europe’s EN61000-3-2［1］ was introduced to limit sending back reflected harmonics from electronic equipment into the mains. It is applicable to all class D electronic systems， such as PCs （including notebooks and PC monitors）， and radio and TV receivers consuming more than 75 W. Class D is one of the four classes （A， B， C， and D） categorized by the EN61000-3-2 standard， which imposes different harmonic-current limits on each class. This standard is now accepted internationally.
