使用功率模塊的分布式功率體系結構（DPA）的選擇

　　曾經是一個簡單的動作，把交流波形轉換成直流電源來驅動下游設備（例如在負載下的模塊化DC/DC功率轉換器），現在受到電網的極大影響和驅動，以最大限度地利用其可用功率。功率因數和諧波校正（PFHC）必須執行，甚至是國際監管。

　　我們將首先討論各種類型的分布式電源架構（DPA），從傳統到新改進，然后提出最新的交直流電源“磚”解決方案。然后我們將研究中間總線架構（IBA）并比較兩者。

　　一個“嘗試和真實”的傳統DPA放置模塊化的DC / DC轉換器只需英寸的負載，以最大限度地提高速度和效率，并防止由于雜散阻抗在長線路運行在PC板（PCB）或機箱內的不穩定性。

　　電源的AC/DC部分通常安裝在其他地方，靠近交流線路輸入、電源開關、保險絲和可能需要的任何線路濾波器。后來，當功率因數校正成為必要時，這個功能通常被集成到AC / DC底盤安裝模塊。

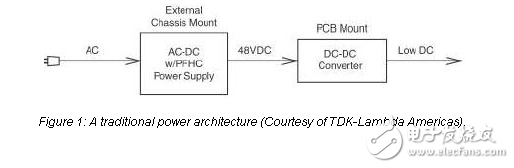

　　這種架構對大多數應用程序都是好的，但是在物理大小是一個問題的時候，在“磚”（圖1）中有更好的替代品。

　　A slightly better idea

　　Many modular power “bricks” contain power factor and harmonic correction and are small enough that they can now be screw-mounted onto a PCB （such as the CUI VSBU-120-48） close to the DC/DC module. This architecture helps eliminate the longer power interconnections between the devices and reduces the footprint of the traditional solution. Some external passives might be needed with this architecture， a small price to pay for shrinking the old footprint of the larger chassis-mounted AC front-end solutions （Figure 2）。
