無位置傳感器無刷直流電機的簡易控制

　　微芯片的新的低成本BLDC開發工具使學習先進，無傳感器BLDC控制容易

　　就像手機已經成為我們日常生活中不可缺少的一部分，無論我們走到哪里，電動馬達都會陪伴著我們。電動馬達轉動我們家的風扇和壓縮機，清洗和烘干我們的衣服，甚至混合我們下午的咖啡因飲料的關鍵冰咖啡飲料。電動機占我們每天使用的能源的很大一部分，所以我們可以更高效地旋轉馬達，我們可以節省更多的能源。另外，由于它們在如此多的產品中，執行如此多種不同的功能，所以能夠精確地控制電動機是一項非常重要的任務。

　　Microchip為任何類型的電動機系統提供電機控制解決方案。特別是，?Microchip的dsPIC數字信號控制器（DSC）和PIC24單片機（MCU）產品使電機實現數字控制，使控制精確、效率的電動機控制系統。Microchip的dsPIC DSC產品特點最新創新的功能和低廉的價格適合的無位置傳感器無刷直流系統的需求。最流行的電機類型之一是無刷直流電動機（BLDC）。無刷直流電動機的主要特點是它沒有電刷！內無刷直流電機是一個永久磁鐵連接到軸旋轉，或轉子。無刷直流電動機有三套繞轉子的線圈。線圈一旦通電，就會產生一個磁場，使轉子上的永磁體與磁場相匹配，從而旋轉轉子。

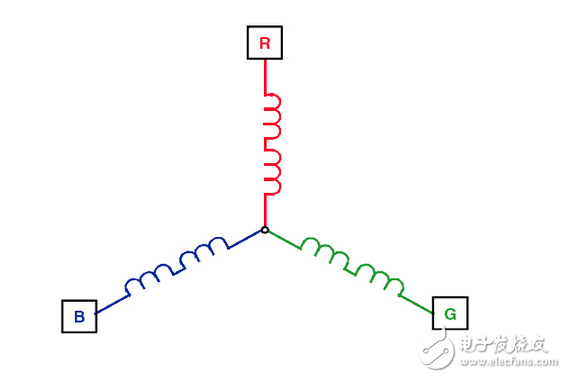

　　However， the rotating action stops when the rotor is aligned with the magnetic field created by the energized coil. To keep the rotor in motion， the coils are energized in a particular sequence， 120° out-of-phase from one another. This is what makes the BLDC motor a “three phase motor.” See Figure 1.
