1題目要求

　　1.1設計任務

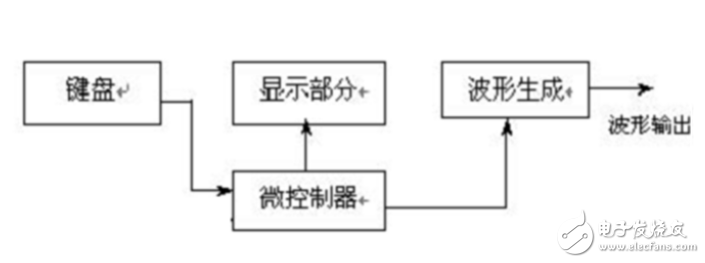

　　不使用專用DDS芯片，設計制作一個低成本的波形發生器，該波形發生器能產生正弦波、方波和三角波。示意圖如下

　　1.2參數及功能要求

　　1. 具有產生正弦波、方波、三角波三種周期性波形的功能。輸

　　出波形的頻率范圍為100Hz～20kHz（非正弦波頻率按10次諧波計算）；重復頻率可調，頻率步進間隔≤100Hz，準確度：±100ppm

　　2.輸出波形的阻抗為50Ω

　　3.輸出波形幅度范圍0.1Vpp～5Vpp，可按步進0.1Vpp調整，

　　準確度：±5%±30mVpp

　　4.具有顯示輸出波形的類型、重復頻率（周期）和幅度的功能

　　1.3推薦芯片

　　微控制器：8051單片機系列

　　DAC:AD5424

　　運放：TL074

　　2 方案設計

　　本次綜合課程設計要求實現的任務是設計一款信號發生器，能夠產生正弦波、三角波和方波，不使用專用的DDS芯片，頻率范圍在100Hz～20kHz（步進100Hz），幅值在0～5V可調（步進0.1V），并且兼具一定的精確度；同時能夠顯示出正在輸出的波形種類、頻率和幅值。

　　2.1 整體規劃

　　根據我們對于設計要求的評估以及指導老師給出的建議，我們制定了這樣的整體方案：以AT89C52單片機為控制的核心，進行C語言和匯編語言綜合編程，從而達到產生波形、控制I/O端口的作用目的。具體接口分配是這樣的：P1口接DAC進行數模轉換，由運放對DAC產生的波形幅值進行控制，從而滿足輸出幅值和輸出阻抗的要求。P3口接獨立按鍵，通過控制波形種類以及頻率、幅值步進的方法對輸出進行控制。P0口接LCD，顯示波形種類、頻率和幅值。

　　對于頻率信號的產生，我們準備設計基于三個波形表格，存儲在AT89C52芯片當中。頻率的改變采用DDS直接數字合成原理，單片機外接11.0592MHz晶振，步進M通過軟件調整，幅值的改變用滑動變阻器改變DAC參考電壓來實現。
