振蕩器相位噪聲到時間抖動的轉換

　　采樣時鐘抖動可對高性能ADCs信噪比性能的災難。雖然信噪比和抖動之間的關系是眾所周知的，但是大多數振蕩器都是根據相位噪聲來指定的。

　　本文將演示如何將相位噪聲轉換為抖動，以便可以容易地計算信噪比退化。雖然沒有相對昂貴的獨立的晶體振蕩器，鎖相環采用晶體振蕩器，現代（以及合適的過濾）可以實現適合所有但最苛刻要求的抖動性能。

　　ADC的低孔徑抖動規范是實現高信噪比（SNR）的關鍵。（見參考文獻1， 2和3）。ADC的孔徑抖動規格可低至60 fs rms（中頻采樣）的14位和16位125 MSPS的ad9446在100 MSPS）。因此，必須使用極低抖動采樣時鐘，以使ADC性能不降低，因為總抖動是內部轉換器孔徑抖動的根和平方和外部采樣時鐘抖動。然而，用于采樣時鐘產生的振蕩器更多地是根據相位噪聲而不是時間抖動來指定的。討論了一種將振蕩器相位噪聲轉換為時間抖動的簡單方法。

　　Phase noise defined

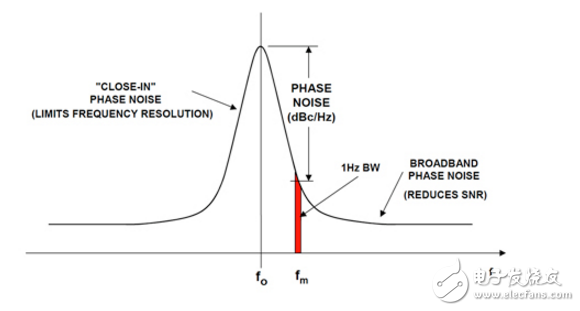

　　First， a few definitions are in order. Figure 1 shows a typical output frequency spectrum of a non-ideal oscillator （i.e.， one that has jitter in the time domain， corresponding to phase noise in the frequency domain）。 The spectrum shows the noise power in a 1-Hz bandwidth as a function of frequency. Phase noise is defined as the ratio of the noise in a 1-Hz bandwidth at a specified frequency offset， fm， to the oscillator signal amplitude at frequency fO.
