      電子發燒友網>電子資料下載>電源技術>TP5188 PWM模式同步整流升壓IC

      TP5188 PWM模式同步整流升壓IC

      2017-08-09 | pdf | 300KB | 次下載 | 免費

      資料介紹

      　　TP5188 是一款同步升壓芯片，主要應用于電池供電的便攜式設備，內部集成了功率 MOS，外部應用電路非常簡單。 TP5188 內置輸出短路保護，輸出短路后 IC 將電池與輸出切斷，等待 120mS 后重新偵測輸出狀態，如果輸出短路狀態解除，則芯片自動回復正常工作，如果短路狀態仍然存在，則會每隔 120mS 檢測一次直到輸出短路狀態解除。 TP5188 為 PWM 工作模式，工作頻率為 550KHz，5V 輸出時最大輸出電流為 2.1A，當輸出輕載時 TP5188 工作在打嗝模式以減小電池?fù)p耗。

      　　特點? 放電電流：最大 2.1A（VOUT=5V） ? 輸入電壓：2.8V~5V ? 效率 91% （輸入 3.7V，輸出 5V/2A） ? 同步整流，無需整流二極管? 集成輸出短路保護? 集成輸出重載保護? 集成過溫保護? EN=0 時待機電流小于 1uA ? 封裝形式：ESOP8 應用? 移動電源? USB 充電應用? 便攜式設備電源

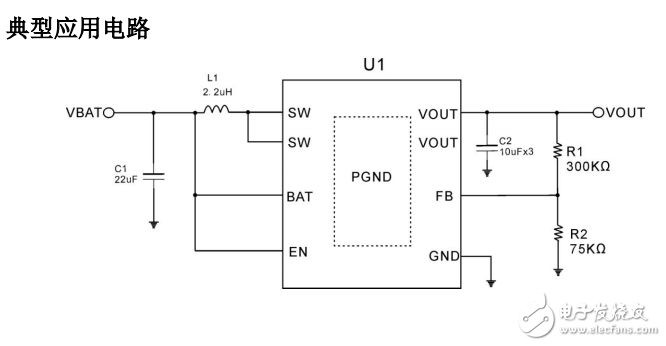

      TP5188 PWM模式同步整流升壓IC

      電路 PWM 電池
