電力調試ARM Cortex-M3和Cortex-M4應用

　　您的應用程序現在正常工作，但您仍然超出了您的預算。本文還向您展示如何調試該問題。

　　電源調試是最近的一項創新，它為軟件開發人員提供了關于嵌入式系統中軟件實現如何影響系統級功耗的信息。通過將源代碼耦合到功耗，啟用了電源優化的測試和調優。

　　對于幾乎所有市場領域的嵌入式系統來說，電池壽命是一個非常重要的因素——醫療、消費電子、家庭自動化等等。傳統上，功耗僅僅是硬件開發人員能夠影響的設計目標。但是，在一個主動系統中，功耗不僅取決于硬件的設計，還取決于它的使用方式，而這又是由系統軟件控制的。

　　功率調試技術基于采樣功耗的能力，并將每個樣本與程序指令序列相關聯，因此與源代碼相關聯。難點之一是實現高精度采樣。用系統時鐘使用相同的頻率來取樣功耗是理想的，但是電力系統的電容會降低這種測量的可靠性。通常這不是一個問題，因?yàn)閺能浖?a target='_blank' class='arckwlink_none'>開發者的角度來看，它是電力消耗的源代碼和各種事件在程序的執行而不是單個指令相關更有趣，所以所需要的分辨率遠低于每一個樣本的指令。

　　Typically within the debug probe， a resistor is connected in series with the supply to the development board. The voltage drop across this resistor is measured， fed to a differential amplifier and then sampled by an A/D converter.

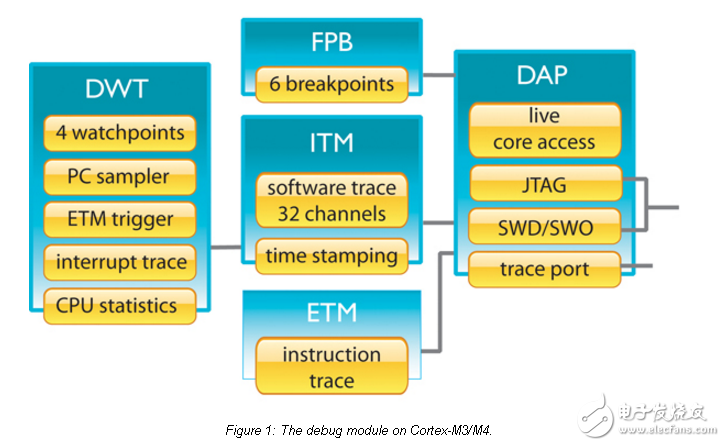

　　The key to accurate power debugging is a good correlation between the instruction trace and the power samples. The best correlation can be achieved if a complete instruction trace is available， as is the case for ARM MCUs with ETM （Embedded Trace Macrocell） support. The drawback with using ETM is that it requires a special debug probe and ETM support in the device itself.
