      八個電源工程師常用的常用電源設計技巧圖解

      2017-09-15 | rar | 4.25 MB | 次下載 | 免費

      資料介紹

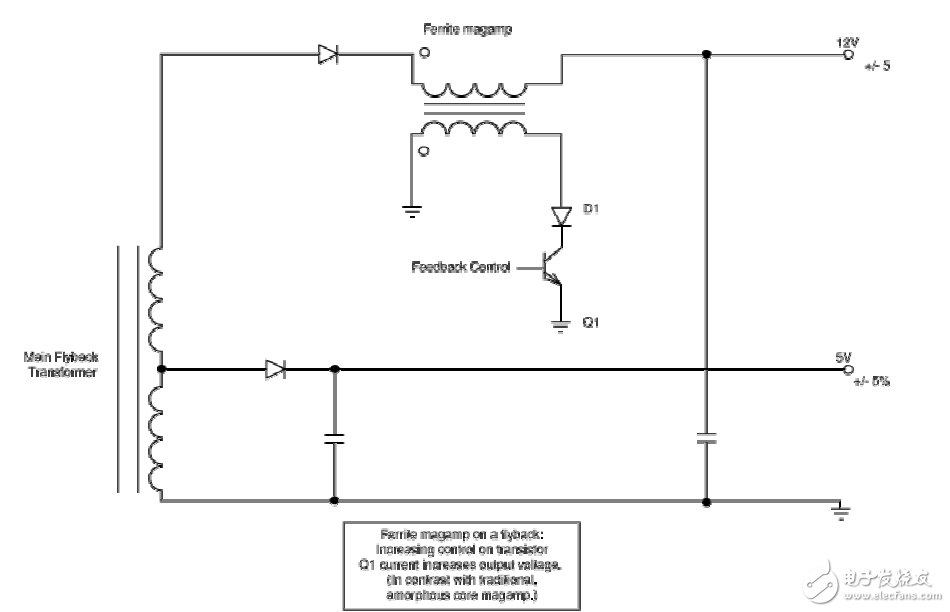

      　　對于兩個輸出端都提供實際功率（5 V 2 A 和 12 V 3 A，兩者都可實現± 5%調節）的雙路

      　　輸出反激式電源來說，當電壓達到 12 V 時會進入零負載狀態，而無法在 5%限度內進行調節

      　　線性穩壓器是一個可實行的解決方案，但由于價格昂貴且會降低效率，仍不是理想的解決方

      　　案。我們建議的解決方案是在 12 V 輸出端使用一個磁放大器，即便是反激式拓撲結構也可

      　　使用。

      　　為了降低成本，建議使用鐵氧體磁放大器。然而，鐵氧體磁放大器的控制電路與傳統的矩形

      　　磁滯回線材料（高磁導率材料）的控制電路有所不用。鐵氧體的控制電路（D1 和 Q1）可吸

      　　收電流以便維持輸出端供電。該電路已經過全面測試。變壓器繞組設計為 5 V 和 13 V 輸出。

      　　該電路在實現 12 V 輸出± 5%調節的同時，甚至還可以達到低于 1 W 的輸入功率（5 V 300 mW

      　　和 12 V 零負載）
