在之前我們發布過一些關于逆變器的文章都只是理論講解很少去實踐，其中一個很重要的原因就是沒有材料，但也很想為大家去檢測一下電路的可行性，自己動手制作成功的那個心情是買多少成品都無法比擬的，我們這次制作的主題仍然是怎么簡單怎么來，這個電路經過改善已經測試成功，文章也會把測試結果分享給大家。

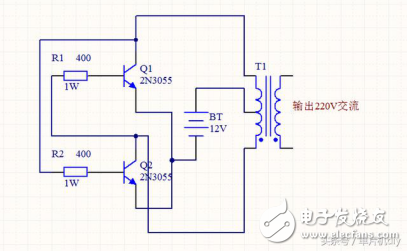

逆變器原理圖
上圖是我們的逆變器原理圖，這次我們采用了功率較大的三極管2N3055，而電阻只用了兩個，且最好電阻的功率選大一點，這樣電路的輸出功率也會相應地增加，上圖中用的是1W的400歐姆電阻，如果沒有1W的也沒關系，現在用到的最多的是1/4W的電阻，只要選擇四個電阻并聯大約是400Ω就可以了。
