光伏發電系統形式

　　典型的光伏發電系統是由光伏陣列、蓄電池組、控制器、電力電子變換器、負載等構成，而光伏發電系統按工作條件分為獨立型，并網型和介于兩者之間的可調度型。

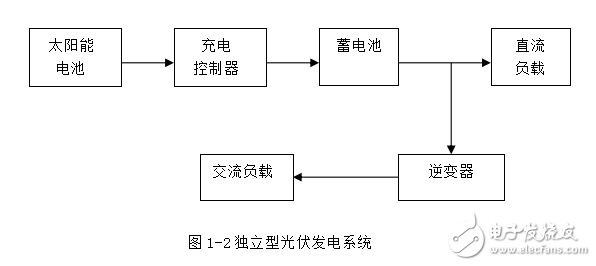

　　獨立型：沒有與電力公司的配電線并網的系統成為獨立型系統。獨立型光伏發電多用于邊遠山區，因為這些地方需要的電能容量小，建變電站成本昂貴，宜用獨立型光伏發電。這種系統中要把使用的電量限制在PV系統的發電量以下，考慮到夜間和雨天PV系統不能發點，此時需要由蓄電池供給電力，西電池必須預先充電。此外，在通信基站等需要小量維持供電的情況下獨立型光伏發電也有應用價值，在獨立型光伏發電系統中儲能部件是損耗最快，維護最頻繁的組件。如下圖1.3.1

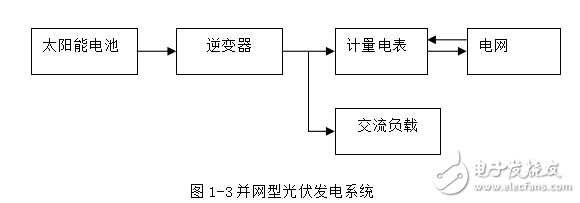

　　并網型：并網型系統分為逆潮流系統和非逆潮流系統兩種。我國現在多數是非逆潮流系統，并網光伏發電多見于城市供電系統，區域內的電力需求通常比PV系統的輸出電力大，是城市電網的補充，可以實現用電時段的消峰填谷。與獨立型光伏發電系統比較，并網型沒用蓄電池，在沒有太陽能光照條件下不能獨立對用戶供電，但極大的節約設備成本，簡化了控制結構。

　　如下圖1-3

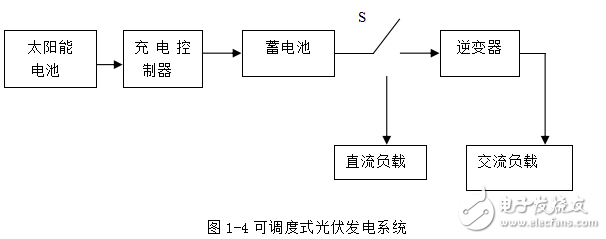

　　可調度型：可調度式光伏發電系統是帶有儲能部件且可以并網的光伏發電系統。當電網斷電也沒有太陽光照時，蓄電池等部件提供一定時間的能量供給，而在電網正?；蛴泄庹漳芰枯斎霑r，可對蓄電池補充能量。在蓄電池充滿電且又有光照的情況下，則應由光伏電池直接給負載供電或是并入電網?？烧{(diào)度式光伏發電系統比并網型和獨立型有更大的靈活性，但成本更高，系統控制也較復雜。如下圖：

　　本論文所主要研究的是獨立型光伏發電系統與并網型光伏發電系統
