在大功率 Buck變換器中電路工作于高頻開關狀態,由于實際線路的寄生參數和器件的非理 想特性的影響 ,開關器件兩端會出現過高的 電壓和電流尖峰,嚴重地降低了電路的可靠性。本文詳細分析了兩種尖峰產生的原因和危害 , 有針對性地提出了幾種 RCL 緩沖電路,并給出了電路各參數的分析和設計方法。 仿真和使用結果證明了該緩沖電路具有良好的軟開關效果,對于主開關管的電壓尖峰和電流尖峰具有較強的抑制作用。

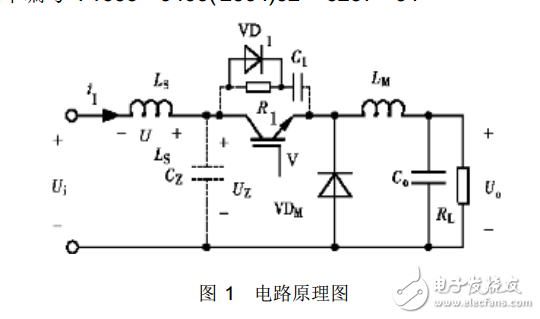

　　在大功率開關變換電路中 ， 由于體積比較大 ， 引線較長 ， 致使雜散電感較大 ， 并且在快速開關變換過程中 ， 電流的變化率很大 ， 形成很大的電壓尖峰， 使開關器件承受很大的電壓應力。這種現象在大功率 BUCK 變換器中 尤為突出 ［ 1］ 。在開 關管開通瞬間 ， 主開關管和處于反向恢復過程的續流二極管有瞬間的直通現象 ， 產生很大的沖擊電流 ， 從而容易導致器件的電擊穿及熱損壞 ［ 2］ 。針對這些問題， 文中給出了幾種簡單有效的解決措施。 1 主開關管關斷瞬間的電壓尖峰 111 電壓尖峰產生原因分析如圖 1 所示 ， 在實際電路連線中 ， 由于工藝的圖 1 電路原理圖關系 ， 電路的輸入回路至開關管 V 的集電極和發射極之間的導線上存在一定的雜散電感 ， 等效于圖 1 中的 L S。在 V 導通時 ， 輸入電流 i I 經過 L S， 產生一個感應電壓 ULS， 極性為左正右負。 V 關斷期間 ， 電流將迅速減小至零 ， 導致產生很大的 di/ dt， L S 上產生很高的 ULS ， 極性變?yōu)樽筘?fù) 右正 ， 加在 V 的集電極和發射極上 ， 致使 V 管兩端產生很高的電壓尖峰。
