發視頻資料介紹

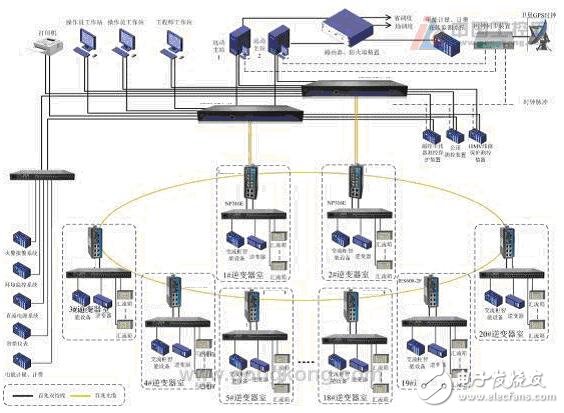

此系統采用了三層式架構，分別是數據采集層、網絡傳輸層、中心監控層。此方案實現了站控層的雙系統備份，并且采用OP-ring環實現前端冗余，以及使用端口聚合實現上行至站控層的鏈路冗余。20個逆變室中的間隔層設備的監控?cái)?shù)據通過OX316E串口服務器（支持2個IP和MAC地址，可以同時跨越兩個局域網段）將485信號轉換成以太網數據，用2條鏈路接入到OX508工業以太網交換機，20個逆變室的OX508（其中1#和2#逆變室是OX508B）組建成OP-ring單環，1#和2#逆變室OX508B的2個光口分別進行端口聚合，然后分別接入到站控層的2臺OX-508B，以達到上行至站控層的鏈路冗余。站控層采用了2臺OX5024B組建雙系統，并將它的2個光口進行端口聚合，來對應1#和2#逆變室的端口聚合，并將站控層的操作工作站、工程師站等一些設備接入。
監控系統
