近年來，新能源發電迅速崛起，光伏和風電并網成為一個重要的研究方向，作為并網核心器件的逆變器成為電力電子領域研究的一個新的熱點。為了抑制逆變環節中高頻功率開關產生的高頻諧波，并網系統引入LCL型濾波器，可以消除注入電網的高次諧波成分，但是它有不足之處，為三階系統，容易產生諧振尖峰，引起振蕩，甚至會影響整個系統的穩定性，所以必須改善對系統的控制策略，對其諧振問題進行有效的抑制，提高光伏并網的電能質量。

　　目前，國內外學者對LCL型濾波器提出了很多種控制策略，主要可以分為三種類型：基于電流的控制策略、基于虛擬同步電機控制策略和基于直接功率控制策略（DPC）。本文主要通過在對基于直接功率控制策略（DPC）原理研究分析的基礎上，優化控制策略，提出改進的準DPC控制策略，既保留了LCL型濾波器在高頻波段內使諧波能快速削減的能力的優點，又能從根本上解決諧振問題。

　　2 直接功率控制策略

　　相對基于電流和虛擬同步電機控制策略，直接功率控制具有更高的功率因數，更低的THD（總諧波畸變率），以及優良的動態性能和結構簡單等眾多優點，從1991年Tokuo Onhishi提出將直接功率控制應用于對變流器的控制以來，逆變器的直接功率控制受到了國內外的學者的廣泛關注。

　　直接功率控制一般采用都是開關矢量表查詢法（L-DPC），開關矢量表是系統控制的核心，所以研究開關矢量表是研究直接功率控制的一個重要的方向。有些學者對此也提出了不同空間劃分和優化開關表設計方法，這種對開關表的改進大大提高了直接功率控制的系統動態性能。然而，L-DPC開關頻率不固定，不利于輸出濾波器的設計。

　　為解決前面說的問題，人們提出了恒頻直接功率控制，基于恒頻直接功率控制的幾種方法，不但兼顧了功率調節的動態性，又固定了開關頻率，不過這樣無法實現對并網電流的直接控制。后來又有人提出了基于虛擬磁鏈和有源阻尼控制的直接功率控制方法，但是兩種控制算法比較難以實現，控制起來比較復雜。

　　3 基于準DPC光伏并網逆變器的控制策略

　　為此本文提出了一種基于準直接功率控制（DPC）的光伏并網逆變器的控制策略，內環用電流環進行控制，對并網的電流進行直接的控制，功率環作為外環，直接控制并網逆變器的輸出功率，這樣系統的控制性能既有了基于電流控制的優點，又有了基于直接功率控制的優良性能。控制系統包括對直流母線的控制環節、有源功率阻尼環節、對功率進行控制的環節以及電流的控制環節等。

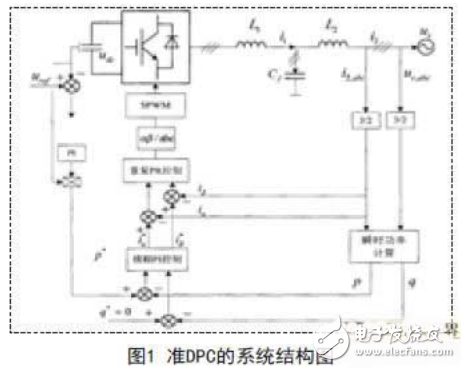

　　其系統的結構如圖1所示。
