LED 的I-V 特性

　　圖1是典型InGaAlP LED 的正向電壓特性。LED 電路模型可表示為一個電壓源串聯一個電阻，這個簡單模型與實際測量結果很吻合。電壓源為負溫度系數，因此正向電壓會隨著接面溫度升高而下降。InGaAlP LED（ 黃色與琥珀紅） 的溫度系數在-3.0~-5.2mV/K 之間，InGaN LED （ 藍、綠和白1色） 則介于-3.6~-5.2mV/K 之間。負溫度系數是造成LED 很難并聯的原因之一，因?yàn)樵綗岬慕M件會汲取越多的電流，越多的電流又會讓它的溫度進一步升高，最后就變成熱失控。

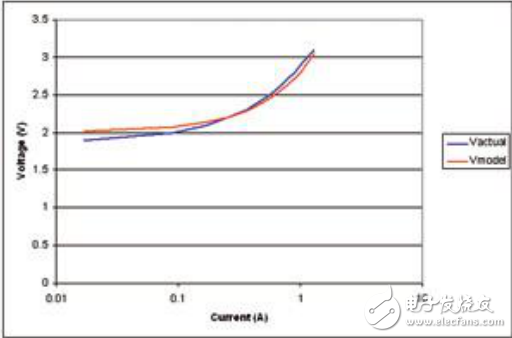

　　圖1以電壓源和串聯電阻作為L(zhǎng)ED 電路模型后得到的l-V 特性曲線

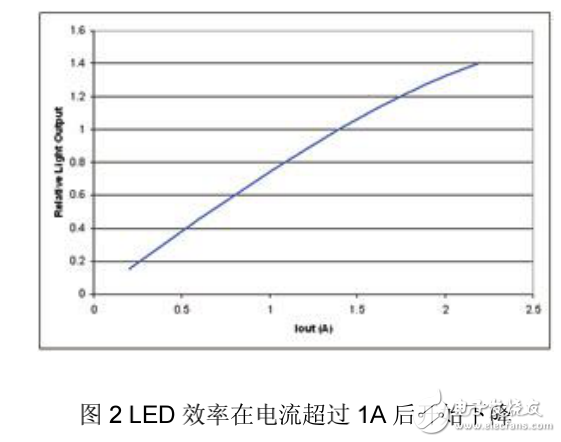

　　圖2 是輸出光強度（光通量）與操作電流的關系，可以看出輸出光強度與 二極管電流的關系很密切，只要改變正向電流就能調整LED 的亮度。另外，這條曲線在電流較小時很像是一條直線，但其斜率在電流升高時會變得較小。這表示當電流較小時，只要二極管電流加倍就會讓輸出光強度加倍。電流較大時則非如此，此時電流加倍只會讓輸出光強度提高八成。這項特性對LED 很重要，因?yàn)樗怯山粨Q式電源所驅動，所以可能會遇到很大的紋波電流。其實電源供應的成本在某種程度上就是由所允許的電流決定： 紋波電流越大，電源供應的成本就越低，只不過LED 的輸出光強度也會受到影響。
