基于 FPGA 的綜合潮流控制器的設計與實現

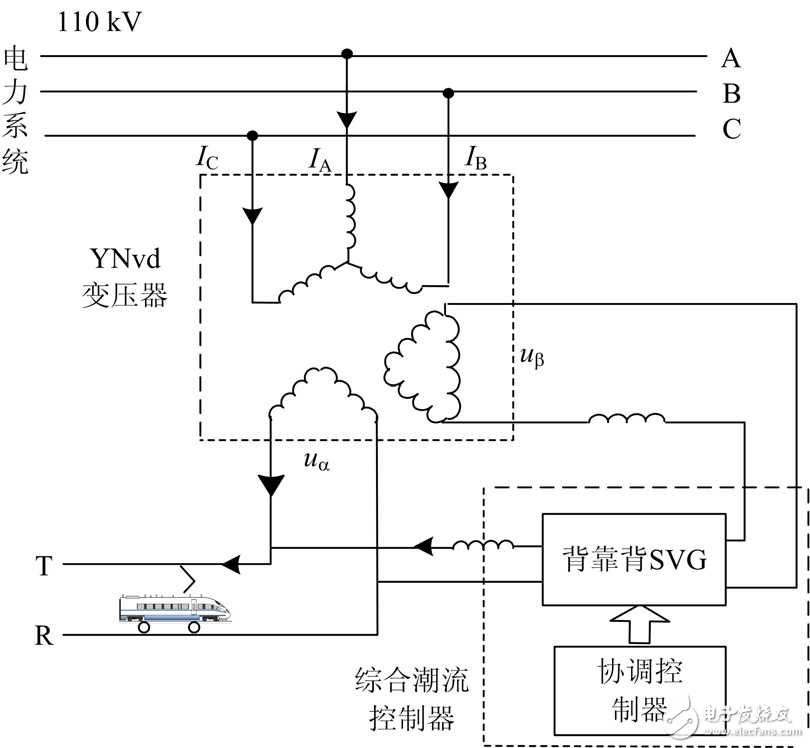

　摘要：分析了同相牽引供電系統的結構與原理，并提出了綜合潮流控制器的一種設計與實現方案。該方案通過采用改進的瞬時無功功率檢測方法，計算出補償電流并通過控制背靠背的 SVG 系統實現同相牽引供電和電能質量綜合治理。詳細介紹了以 FPGA 為核心的綜合潮流控制器的設計和實現方法，該控制器由先進的 FPGA、A/D 轉換和 IGBT 等電路構成，通過對多路電壓、電流實時輸入信號進行采集和處理，由 FPGA 快速計算生成指令電流，最后再通過滯環調制方式控制背靠背的 SVG 系統從而實現同相牽引供電。仿真和實驗驗證了方案的正確性和有效性。

　　關鍵詞：同相牽引供電系統；綜合潮流控制器；瞬時無功功率；協調控制器；FPGA

　　電氣化鐵路具有運載能力強、速度快、能耗低、對環境污染小等優點而得到快速發展。目前我國采用的是異相的牽引供電方式，隨著地高速重載鐵路的運行，牽引負荷引起的電能質量問題引起廣泛的關注。由于異相供電牽引網上有“電分相”的存在，列車在過分相時經常會引起過電壓現象，極大地降低了既有牽引系統的可靠性。同時列車在“過分相”時會有減速現象，相關數據表明機車從 250 km/h 加速到 300 km/h 需要約 4 min 的加速時間，嚴重地限制了列車的行駛速度。新型的同相供電系統從根本上解決了電能質量和“過分相”問題，為電氣化鐵路的發展提供了良好選擇。該系統能夠?qū)⒐秒娋W(wǎng)的三相電轉換成適合于電氣化鐵路的單相電，在解決電能質量問題的同時并在適當條件下能夠?qū)崿F(xiàn)牽引網的多邊供電。
