      次態卡諾圖求取JK驅動方程的改進方法

      2017-11-09 | rar | 0.79 MB | 次下載 | 免費

      資料介紹

      　　在設計時序邏輯電路時，要求根據給出的具體邏輯問題。求出實現這一邏輯功能的邏輯電路。設計結果應力求簡單。所以在設計同步時序邏輯電路時，一般按下面的步驟進行設計。

      　　第一步：邏輯抽象，得出電路的狀態轉換圖或狀態轉換表：第二步：狀態化簡，得JLH最簡狀態圖；第三步：確定狀態數，進行狀態分配；第四步：選擇觸發器的類型，求m電路的驅動方程輸出方程和狀態方程；第五步：根據驅動方程，畫出邏輯電路圖；第六步：檢查設計的電路能否自啟動。

      　　其中，第四步選用不同類型的觸發器設計出來的電路是不一樣的，因此，在設計具體電路之前必須選定觸發器的類型。由于JK觸發器具有較強的邏輯功能，在一般的時序電路的設計中大都選用它作為存貯元件，來設計最簡的時序邏輯電路。所以，求取最簡的J、K驅動方程就成為設計過程的重點。

      　　本文通過與傳統時序邏輯電路設計方法的比較，得到基于次態卡諾圖的JK驅動方程最小化的改進方法，通過實例介紹利用次態卡諾圖的JK驅動方程最小化求解方法，進行時序邏輯電路的設計。

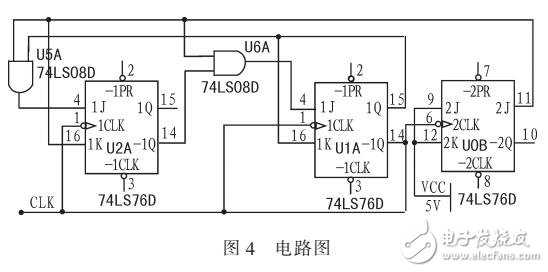

      次態卡諾圖求取JK驅動方程的改進方法

      邏輯電路 JK
