電壓毛刺脈沖在信號鏈路徑中很常見，特別在系統加電或斷電時更是如此。根據峰值幅度和毛刺脈沖持續時間的不同，系統輸出中的最終結果會是災難性的。其中的一個示例就是工業電機控制系統，在這個系統中，數模轉換器 （DAC） 驅動電機驅動器，以控制電機旋轉。如果毛刺脈沖幅度高于電機驅動器的靈敏度閾值，當系統加電/斷電時，電機會在沒有任何方向控制的情況下旋轉。
　　

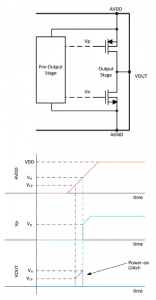

　　圖1.經簡化的輸出級和加電毛刺脈沖
　　之前已經分析了高精度DAC經緩沖輸出出現加電/斷電毛刺脈沖的原因和減少這些毛刺脈沖的解決方案。這份簡報主要介紹了DAC輸出緩沖器在加電至電壓輸出模式時出現的加電毛刺脈沖。一個高精度DAC可以在多個配置中加電：零量程、中量程，或是高阻抗。用戶可以控制預斷電狀態。某些DAC具有內置的加電毛刺脈沖減少 （POGR） 電路；這個電路在DAC輸出級未被驅動的配置中保持DAC的輸出級。經緩沖電壓輸出DAC具有一對作為輸出級的PFET和NFET。POGR電路禁用PFET，并將NFET偏置到其閾值電壓 （VTH） 以上，從而最大限度地將加電毛刺脈沖減少到幾百毫伏。
　　并不是每個DAC中都有POGR電路。對于沒有POGR的DAC來說，加電/斷電毛刺脈沖取決于多個因素：
　　1.DAC到電壓輸出模式和高阻抗模式的加電狀態
　　2.DVDD、VREF、IOVDD和其它電源引腳的加電順序
　　3.反饋網絡連接
　　4.電源斜升速率
　　5.輸出阻性負載
　　這篇文章所討論的是輸出級被加電至電壓輸出模式的情況。在這個模式下，PFET和NFET的柵極由一個預輸出級控制。這個預輸出級需要一個特定的最小電壓來正常啟動。這個電壓也被稱為最小凈空 （VH）。這個電壓取決于預輸出級架構，并且可高至6V。這個電壓遠遠低于數據表中所規定的最小電源電壓 （VDDMIN）。通常情況下，大多數數據表中并未指定此電壓。
　　在達到這個最小凈空電壓前，預輸出級沒有足夠的凈空來實現正常運行。因此，輸出FET柵極可以低至0V，這使得PFET可以在電源電壓與PFET閾值電壓 （VTP） 相交時，運行為電源與輸出引腳之間的低阻性開關。因此，輸出能夠隨著電源斜升，從而導致了加電毛刺脈沖（請見圖1）。
　　在這個情況下，毛刺脈沖電壓可以高達最小凈空電壓 （VH）。由于預輸出級的凈空不足，所以這個毛刺脈沖與電源斜升速率無關。所有DAC數據表都規定了一個輸出上的最小阻性負載（通常為1kW）。將一個阻性負載加載到DAC輸出上是盡可能減小這個毛刺脈沖的常見技術。然而，這項技術并不能最大限度地減少毛刺脈沖幅度，這是因為輸出PFET運行為一個電源與輸出引腳之間的開關（或短接）。加電序列和反饋網絡連接會進一步加大這個毛刺脈沖。由于這些因素通常是相互關聯的，它們都作為一種情況進行分析。
