今天的無線電設計和其他無線通信設備消耗的功率越來越少，占用的物理空間也越來越小，因此可以用來散熱的板面積也越來越小。此外，這些系統正部署在更加極端的環境條件中，在那里所使用的只有被動散熱，從而導致需要能承受較大溫度變化的非?？煽康腎C。當系統輸出功率的可擴展性因素增加時，就需要有一個新的同樣可擴展的RF驅動放大器。為了滿足所有這些目標，ADI公司推出了ADL5324 1/2 W SOT-89 RF驅動放大器。
　　ADL5324采用動態可調偏置電路，允許定制從3.3至5 V的OIP3和P1dB的性能，而不需要外部偏置電阻。此功能能夠讓設計師根據設計的具體需求量身定制驅動放大器的性能?？烧{(diào)偏置還允許驅動器動態偏置，在驅動放大器不需要全性能（如系統待機模式）時節省功耗。這種可擴展性減少了針對不同輸出功率要求（從25至29 dBm輸出功率級別）所需的多個驅動放大器的評估和庫存。ADL5324的額定工作溫度范圍最寬為-40℃至+105℃，可保證遇到較高溫度設計（如功率放大器）的可靠性能。1/2 W驅動放大器還覆蓋了400至4000 MHz的寬頻率范圍，只需要很少的外部元件即可在該寬范圍內調整到一個特定頻段。這種高性能寬帶RF驅動放大器非常適合各種有線和無線應用，包括移動通信基礎設施、ISM頻段功率放大器、國防裝備和儀器設備。
　　ADL5324 GaAs HBT 1/2 W驅動放大器消耗133 mA的低5 V電流，可提供2140 MHz的最佳性能，OIP3為43.1 dBm、P1dB為29.1 dBm，增益為14.6 dB，低噪聲系數為3.8 dB。當偏置電壓降低到3.3 V時，該驅動器只消耗62 mA，在2140 MHz提供的OIP3為34.4 dBm，P1dB為25.3 dBm，增益為13.6 dB，而低噪聲系數為3.2 dB。該驅動放大器也可以在3.3至5 V的任意點進行偏置，以滿足3.3或5 V之間系統的性能需求。這一功能為驅動放大器的動態偏置創造了機會，其中一個可變電源用來實現大信號條件下的滿5 V偏置，然后在信號電平較小和低功耗可以接受時降低供電電壓（見圖1）。
　　

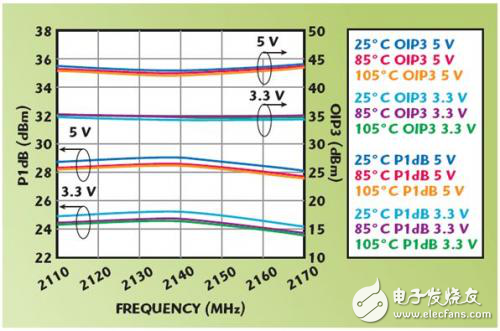

　　圖1：ADL5324 OIP3和P1dB與Vcc和溫度的比較顯示，3.3至5 V偏壓可滿足系統需求。
