電子科技迅猛發展，電子產品層出不窮，電池作為主要?jiǎng)恿?lái)源，其供電能力與安全可靠性日益受到關注。作為電池研發和生產階段不可或缺的環節，傳統的性能測控人工依賴性高，檢測效率低，網絡、智能與自動化亦不能滿足現實的需求。
　　本文所提出的已經實現并應用的解決方案能夠多路同步全程實時監控電池的測試狀態，先完成測試前PC端的監測配置，通過RS485接口和CAN總線實時返回繼電器在線連接狀態，再根據需求控制與測試項目類型相應繼電器的開啟。監測開始后，電池電壓、電流及溫度等信息實時傳輸?shù)娇刂剖业腜C上，可以通過靈活在線編輯的數據曲線反映測試量的變化趨勢，同時也可由記錄的歷史數據查看關鍵點的情況。
　　系統功能需求分析
　　根據現實需求，系統總體需要實現的功能有：
　?。?） 信號采集與控制線路完好性測試：電池測試項目有充電、標稱短路、實測短路、過放放電、強制放電和放電保護等，測試前，能將反映實際硬件連接并與測試項目對應控制電路完好性的繼電器信號以及測量?jī)x表當前值通過RS485和CAN反饋到PC監控界面上。
　?。?） 測試安全便捷性與自動化：監控界面應有急停按鈕，在發生意外時通過控制急停繼電器能有效切斷測試線路，同時保存當前測試狀態以便排除故障后恢復測試。測試前配置電池電壓、電流與溫度的限值，同時控制測試時間，在遇到突發情況或達到預設目標時自動終止測試。
　?。?） 測試數據記錄與處理：由需求確定采樣時間間隔，數據以曲線形式實時顯示，坐標時間與數據量程可自動動態調整以滿足觀察趨勢需要。數據實時存儲選擇效率高的二進制文件形式，歷史數據導出回放有兩可選項：Excel表格與曲線形式。曲線可靈活編輯，如平移、局部放大縮小和多條曲線單顯與多顯等。另外光標可跟蹤曲線移動并動態顯示數值。
　　系統硬件設計

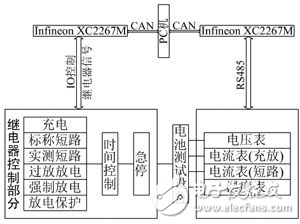

　　如圖1所示，由系統功能需求分析知，該電池安全監測系統可分為三部分，分別是數據采集層、數據傳輸層與位于用戶終端PC上的數據處理層。用戶通過單片機控制繼電器電路來啟動預設的測試項目，測量?jī)x表實時顯示電池?cái)?shù)據，并通過RS485接口由單片機采集，然后采集單片機提取整合有效的電池實時數據經由CAN總線傳輸?shù)絇C上。電池監測軟件實時曲線顯示并存儲接收到的電池?cái)?shù)據，并與相關達標歷史數據等進行綜合比較，分析電池的可靠安全性。依靠層間通信協議，電池監測系統的層模塊化設計提高了系統的可維護性與可擴展性。
　　
　　圖1 電池安全項目測試系統總體設計框圖
　　本設計選用德國Infineon Technologies公司推出的擁有增強C166SV2架構的XC2267M單片機，集成了電壓調節器和多種振蕩器，具有超低耗電的待機與操作模式。測量?jī)x表選擇上海托克智能儀表有限公司的智能數顯表，帶有RS485串行通信接口，上下限報警繼電器輸出（250V/3A），測量頻率可達10Hz，可選量程隨測量數值動態自動切換。
　　1 繼電器電路控制
　　根據系統功能能夠需求分析，可知對單片機繼電器控制板的要求是測試前電池監控電路完好性檢驗和測試結束或意外發生時及時有效切斷電路。
　　圖2為繼電器芯片控制電路圖，反映實際硬件連接并與測試項目對應控制電路完好性的繼電器信號通過4#ST與5#ST經由單片機IO口與CAN總線傳輸?shù)奖O(jiān)控界面上。然而由PC監控端通過CAN總線發出的控制命令轉化為單片機輸出引腳的高低電平，再經由繼電器芯片引腳4#Rly與5#Rly通過引腳4#Load與5#Load控制繼電器開合。
