描述

　　TP4056 是一款完整的單節鋰離子電池采用恒定電流/恒定電壓線性充電器。其底部帶有散熱片的 SOP8/MSOP8 封裝與較少的外部元件數目使得 TP4056 成為便攜式應用的理想選擇。TP4056 可以適合 USB 電源和適配器電源工作。

　　由于采用了內部 PMOSFET 架構，加上防倒充電路，所以不需要外部隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充電電壓固定于 4.2V，而充電電流可通過一個電阻器進行外部設置。當充電電流在達到最終浮充電壓之后降至設定值 1/10 時，TP4056 將自動終止充電循環。

　　當輸入電壓（交流適配器或 USB 電源）被拿掉時，TP4056 自動進入一個低電流狀態，將電池漏電流降至 2uA 以下。TP4056 在有電源時也可置于停機模式，以而將供電電流降至 55uA。TP4056 的其他特點包括電池溫度檢測、欠壓閉鎖、自動再充電和兩個用于指示充電、結束的 LED 狀態引腳。

　　特點

　　·高達 1000mA 的可編程充電電流·無需 MOSFET、檢測電阻器或隔離二極管

　　·用于單節鋰離子電池、采用 SOP 封裝的完整

　　線性充電器·恒定電流/恒定電壓操作，并具有可在無過熱危險的情況下實現充電速率最大化的熱調節功能·精度達到±1%的 4.2V 預設充電電壓

　　·用于電池電量檢測的充電電流監控器輸出·自動再充電·充電狀態雙輸出、無電池和故障狀態顯示 ·C/10 充電終止·待機模式下的供電電流為 55uA ·2.9V涓流充電器件版本·軟啟動限制了浪涌電流·電池溫度監測功能·采用 8 引腳 SOP-PP/MSP-PP 封裝。

　　應用

　　·移動電話、PDA

　　·MP3、MP4播放器·數碼相機·電子詞典 ·GPS

　　·便攜式設備、各種充電器

　　絕對最大額定值

　　·輸入電源電壓（VCC）：-0.3V～8V

　　·PROG：-0.3V～VCC+0.3V

　　·BAT：-0.3V～7V

　　·：-0.3V～10V

　　·：-0.3V～10V

　　·TEMP：-0.3V～10V

　　·CE：-0.3V～10V

　　·BAT 短路持續時間：連續 ·BAT 引腳電流：1200mA ·PROG 引腳電流：1200uA ·最大結溫：145℃ ·工作環境溫度范圍：-40℃～85℃ ·貯存溫度范圍：-65℃～125℃ ·引腳溫度（焊接時間 10 秒）：260℃

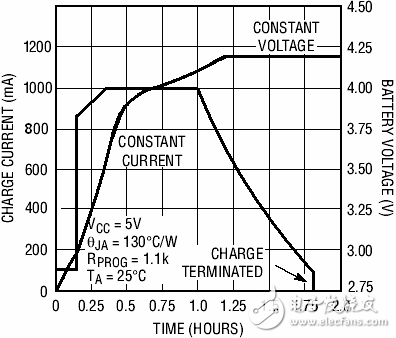

　　完整的充電循環（1000mAh 電池）
