討論了幾種常用的串聯諧振單相全橋逆變器的功率和頻率控制方法，比較了各種方法的優缺點，同時對脈寬加頻率調制的方法進行了較深入的討論。
　　引言
　　隨著可自關斷電力電子器件的發展，串聯諧振逆變電路獲得越來越多的應用，各種適合于串聯諧振逆變電路的控制方法不斷出現。本文對常用的調幅控制、脈沖頻率調制、脈沖密度調制以及諧振脈沖寬度調制等控制方法進行了討論和比較。特別對脈寬加頻率調制的控制方法進行了較詳細的分析。
　　串聯諧振逆變器基本結構

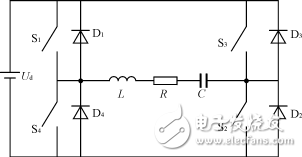

　　串聯諧振逆變器的基本原理圖包括直流電壓源，和由開關S1～S4組成的逆變橋及由R、L、C組成的串聯諧振負載。其中開關S1～S4可選用IGBT、SIT、MOSFET、SITH等具有自關斷能力的電力半導體器件。逆變器為單相全橋電路，其控制方法是同一橋臂的兩個開關管的驅動信號是互補的，斜對角的兩個開關是同時開通與關斷的。
　　串聯諧振逆變器的控制方法
　　1、調幅控制（PAM）方法
　　調幅控制方法是通過調節直流電壓源輸出（逆變器輸入）電壓Ud（可以用移相調壓電路，也可以用斬波調壓電路加電感和電容組成的濾波電路，來實現調節輸出功率的目的。即逆變器的輸出功率通過輸入電壓調節，由鎖相環（PLL）完成電流和電壓之間的相位控制，以保證較大的功率因數輸出。
　　這種方法的優點是控制簡單易行，缺點是電路結構復雜，體積較大。
　　2、脈沖頻率調制（PFM）方法
　　脈沖頻率調制方法是通過改變逆變器的工作頻率，從而改變負載輸出阻抗以達到調節輸出功率的目的。
　　
　　圖2PDM控制原理圖
