摘要：本文主要是現有的三電平研究的基礎上，對”1”字型和”T”字型電路的波形了進行分析，并在波形分析的基礎上，對開關管的規格選取，損耗等方面進行了分析和比較，最終選取一種適合的三電平電路。
一，三電平電路示意圖

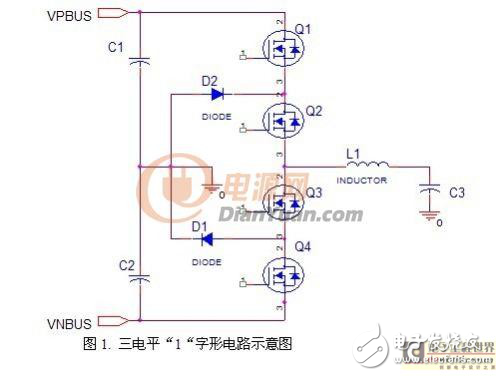

如圖1，2所示的兩種三電平電路圖，為了區分這兩種電路，根據四個開關管在線路圖中的的排列方式，我們將前者成為1字型，后者稱為T字型。
三電平電路與普通的半橋電路相比，因為具有了中點續流的能力，所以對改善輸出紋波，降低損耗都有很好的效果。
