當今,自動化控制系統已在各行各業得到廣泛的應用和發展,而自動調速控制系統的應用在現代化生產中起著尤為重要的作用,直流調速系統是自動控制系統的主要形式。
由可控硅整流裝置供給可調電壓的直流調速系統(簡稱KZ—D系統)和旋轉變流機組及其它靜止變流裝置相比，不僅在經濟性和可靠性上有很大提高，而且在技術性能上也顯示出較大的優越性。
可控硅雖然有許多優點，但是它承受過電壓和過電流的能力較差，很短時間的過電壓和過電流就會把器件損壞。為了使器件能夠可靠地長期運行，必須針對過電壓和過電流發生的原因采用恰當?shù)谋Ｗo(hù)措施。為此，在變壓器二次側并聯電阻和電容構成交流側過電壓保護；在直流負載側并聯電阻和電容構成直流側過電壓保護；在可控硅兩端并聯電阻和電容構成可控硅關斷過電壓保護；并把快速熔斷器直接與可控硅串聯，對可控硅起過流保護作用。
隨著電力電子器件的大力發展，該方面的用途越來越廣泛。由于電力電子裝置的電能變換效率高，完成相同的工作任務可以比傳統方法節約電能10%～40%，因此它是一項節能技術，整流技術就是其中很重要的一個環節。
1.2 ?直流電動機調壓調速可控整流電源設計簡介
????該系統以可控硅三相橋式全控整流電路構成系統的主電路，采用同步信號為鋸齒波的觸發電路，本觸發電路分成三個基本環節：同步電壓形成、移相控制、脈沖形成和輸出。此外，還有雙窄脈沖形成環節。同時考慮了保護電路和緩沖電路，通過參數計算對晶閘管進行了選型。
1.3 ?課題設計要求
????1、輸入交流電源：
????2、三相140V ?f=50Hz
????3、直流輸出電壓：50~150V
????5、直流輸出電流額定值50A
????6、直流輸出電流連續的最小值為5A
????7.給出整體設計框圖，畫出系統的完整的原理圖(用protel99軟件繪制)；
????8.說明所選器件的型號，參數。
????9.給出具體電路畫出電路原理圖；
??
1.4 ?課題主要內容
（1）整流電路的選擇
（2）整流變壓器額定參數的計算
（3）晶閘管電流、電壓額定的選擇
（4）平波電抗器電感值的計算
（5）保護電路的設計
（6）觸發電路的設計
（7）畫出完整的主電路原理圖和控制電路原理圖
（8）列出主電路所用元器件的明細表
??????????????
?
?
?
?????
?
?
?
?
?
?
?
?
?
??????2 ?主電路設計
?
2.1 總體設計思路
?本次設計的系統以可控硅三相橋式全控整流電路構成系統的主電路，根據三相橋式全控整流電路對觸發電路的要求，采用同步信號為鋸齒波的觸發電路，設計時采用恒流源充電，輸出為雙窄脈沖，脈沖寬度在8°左右。本觸發電路分成三個基本環節：同步電壓形成、移相控制、脈沖形成和輸出。此外，還有雙窄脈沖形成環節。同時考慮了保護電路和緩沖電路，通過參數計算對晶閘管進行了選型。
????三相可控整流電路的控制量可以很大，輸出電壓脈動較小，易濾波，控制滯后時間短。，由于三相半波可控整流電路的主要缺點在于其變壓器二次側電流中含有直流分量，為此在應用中較少。而采用三相橋式全控整流電路，可以有效的避免直流磁化作用。
?根據已知要求，額定電流為50A，額定電壓為150V，可求的功率P=50*150=7.5KW，一般整流裝置容量大于4KW，選用三相整流較為合適。
2.2 ?系統結構框圖

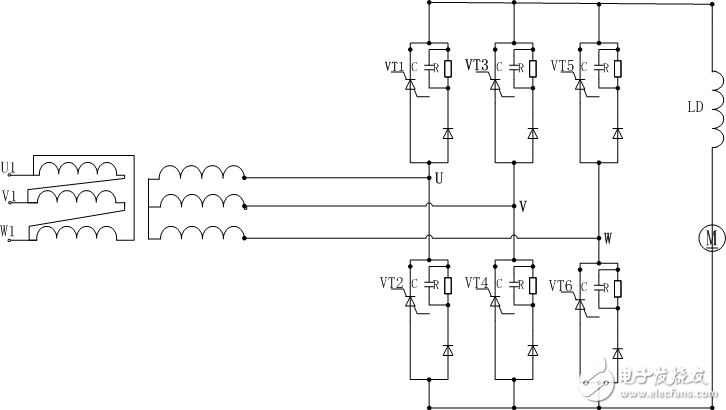

????三相全控橋式整流電路如圖2-1所示。
?
?
?????????????????????????圖2-1系統結構框圖
