      音響專用500W開關電源電路設計制作

      2009-05-12 | rar | 333 | 次下載 | 10積分

      資料介紹

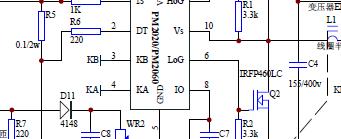

      音響專用500W開關電源電路設計制作:介紹采用開關電源驅動模塊PM2020A 或者PM2060A 作該電源的心臟驅動源時間的音響電源。輸出電壓正負36V 電流6A，應用于大功率音響電源時不需要引入電壓反饋，這樣可以提高電流的反應速度，不會使聲音發硬。在電路中采用功率保護和過電流保護兩個方案，功率保護是在輸入電流超過輸入功率比輸入電壓的情況下開始保護，其表現為輸出電流維持在一個范圍不變而輸出電壓下降，和工頻變壓器的特性完全相同。
      為了方便電子愛好者自己制作，我們提供了驅動模塊和配套的PCB 版，驅動模塊見下面
      圖片，PM2020A 驅動模塊輸出驅動能力為最大（G-S）4000PF（大約20A 的MOS 管或者
      40A 的IGBT 管），PM2060A 驅動模塊輸出驅動能力最大（G-S）33000PF（大約60A 的MOS管或者120A 的IGBT 管），所以制作一個500W 的電源采用PM2020A 就行了。

      音響專用 500W
