介紹

　　產生和處理正弦波函數是電路所遇到的常見問題設計師。正弦波電路構成一個顯著的設計挑戰，因?yàn)樗鼈兇硪粋€(gè)不斷受控線性振蕩器。正弦波電路需要在一些不同的領域，包括音頻測試，校準設備，變頻器驅動，功率調節和自動測試設備（ATE）。頻率，振幅或失真電平的控制往往是必需的，所有三個參數必須在許多應用中同時控制。利用模擬和數字的一些技術方法可用于各種應用。每個單獨的電路方法具有內在的必須與任何給定應用相匹配的長處和短處（見表1）。

　　相移振蕩器

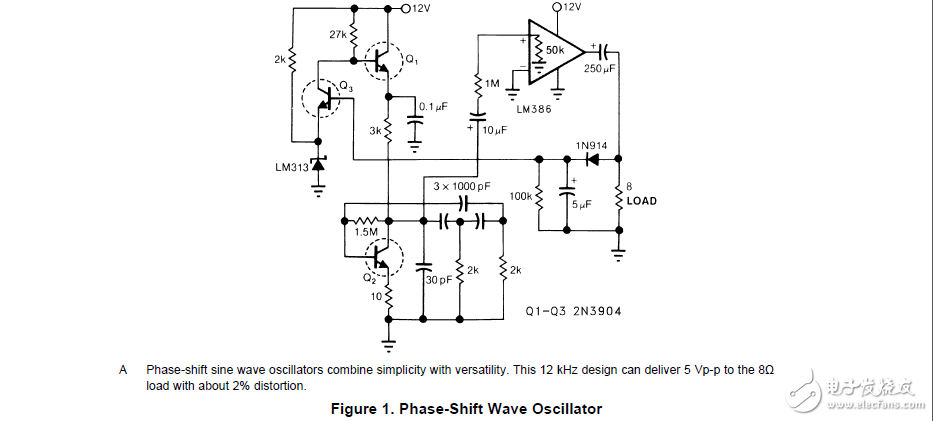

　　一種簡單廉價的振幅穩定的移相正弦波振蕩器，需要一個集成電路封裝，三晶體管和一個單一的供應運行出現在圖1。Q2，結合RC網絡包括相移的配置和振蕩約12千赫。其余電路提供振幅穩定性。在Q2的集電極的高阻抗輸出饋送到LM386輸入通過10μf-1m系列網絡。在與內部的50 KΩ單元在LM386結合1m電阻Q2產量20。這是必要的因?yàn)長M386具有固定增益20。以這種方式放大器的功能是作為一個單位增益緩沖電流，驅動一個8Ω負荷。的正放大器輸出整流并存儲在5μF電容器中。這種潛力被饋送到第三季度的基礎。Q3集電極電流隨基極和發射極電壓的不同而變化。由于發射器電壓由lm313 1.2v參考固定，Q3執行比較函數和它的集電極電流調制Q1的基極電壓。Q1，射極跟隨器，提供伺服控制驅動到Q2振蕩器。如果Q2的發射極被控制電壓打開并驅動，電路輸出的振幅可能是多種多樣的。LM386輸出驅動5v（1.75 Vrms）峰峰值為8Ω約2%失真。輸出電壓變化幅度小于0.1 dB振幅輸出。
