在模擬音箱和耳機驅動系統開發過程中， 工程師經常希望利用驅動電路來改善低頻/高頻響應曲線。 在數字系統中，往往通過EQ 來進行調整，只需要很低的成本就可以滿足各種應用。 而全模擬系統中要實現EQ 功能，則需付出更多成本和努力。 本文介紹一種利用Shelving Filter 來實現Bass Boost 的方法，相對比較簡單、成本低廉。

　　Bass Boost 調整電路的應用場景

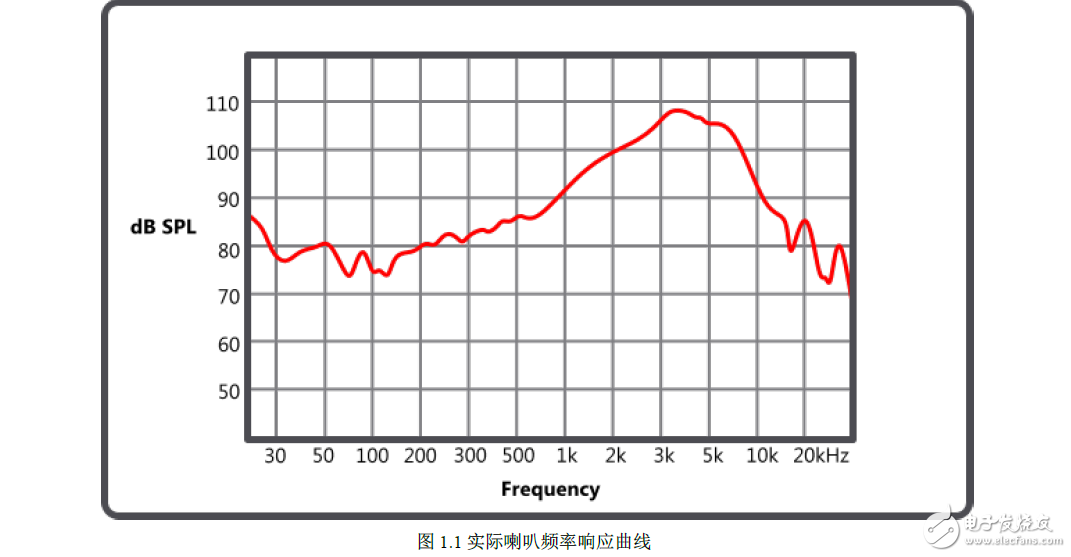

　　音箱設備對于音樂不同頻率成分的還原能力不相同，通常利用頻響曲線標識這一特性。 拋開是否好聽等主觀因素，理想的系統頻響曲線為一條直線。但是實際應用中，由于結構設計與成本的考量，理想頻響曲線是無法實現的。 每一個音頻設備都有其頻率響應曲線。圖1.1 常見動圈式SPK 頻響曲線：

　　從圖上可以看出，在100～1KHz & 10K～20K 喇叭本身電聲轉換效率較差， 為了讓系統的頻響曲線更接近理想的一條直線，工程師在設計驅動模塊時，通常會設計一些電路來調整低頻和高頻部分的增益，使系統的頻率響應曲線更理想化。
