音頻應用線性集成電路

　　雖然運算放大器和其他線性集成電路有被用作音頻放大器，相對較少的文檔已經出現其他音頻應用。事實上，廣泛各種工作室和工業音頻領域可以送達現有線性器件。音頻需求的嚴格要求通常意味著不尋常的電路配置必須用于滿足要求。結合現成的線性設備與周到的電路設計，低成本，高性能的解決方案是可以實現的。一個例子如圖1所示。

　　指數V-F轉換器

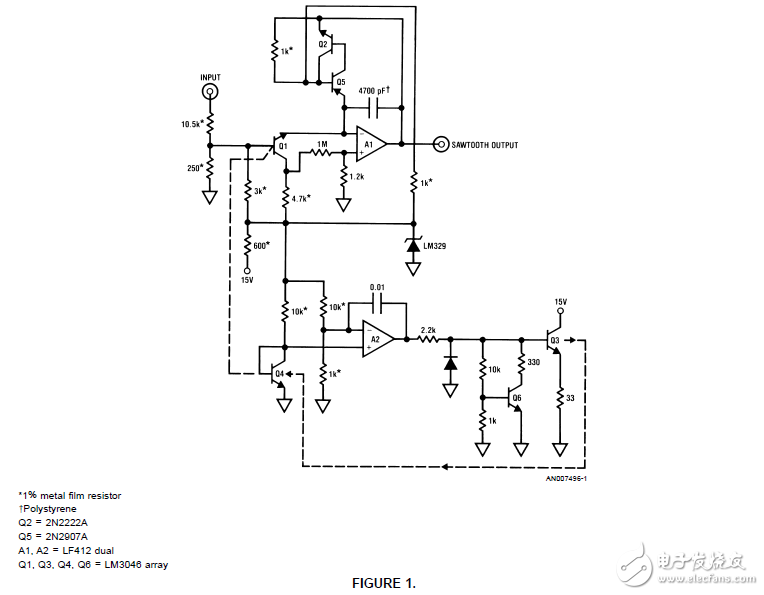

　　工作室類型的音樂合成器需要指數響應V-F轉換器與一個典型的尺度因子1V每倍頻程輸出。指數符合要求必須在0.5%赫茲內20赫茲- 15千赫。幾乎所有現有的設計利用對數之間的關系VBE和晶體管的集電極電流。雖然這種方法效果很好，但需要注意以溫度補償達到良好效果。圖1顯示電路，消除了所有溫度補償要求。在這個電路中，電流進入A1求和結與電路輸入成指數關系

　　電壓由于對數關系

　　Q1的VBE和集電極電流。A1輸出集成直到q2-q5雙負就和重置A1回來0V。注意在Q2、Q5 tempcos相反的結提供溫度補償開關閾值與一個?。?00 ppm /°C）漂移。的120 ppm /°C漂移的聚苯乙烯集成電容器有效地取消此殘留術語。以這種方式，A1的輸出提供鋸齒頻率輸出。穩定的LM329參考q5-q2發射點，還修復了Q1的集電極偏置。3K電阻建立一個0V輸入輸出頻率20赫茲，而10.5k單位修剪獲得1V每倍頻程加倍了。指數整合在0.25%以內從20赫茲到15千赫。
