D類音頻功率放大器（APA）不足的驅動輸出變壓器低頻性能有時會關閉，因?yàn)轱柡偷淖儔浩麒F芯。本文解釋了這種關閉的原因，并提供避免策略。
介紹
一個D類音頻功率放大器產品（APA）不足的驅動輸出變壓器低頻性能可能會關閉時，它的輸出是從零開始到最大的步驟正弦周期的。關機觸發短路保護（SCP），在上半年的正弦周期輸出。根本原因是變壓器鐵心的飽和。如果關閉，避免變壓器的輸入和輸出電壓和電流穩定狀態經過幾個周期，如預期。但有或沒有關機有一個大的瞬態在小學變壓器的初級信號后的第二季度循環變壓器的電流。

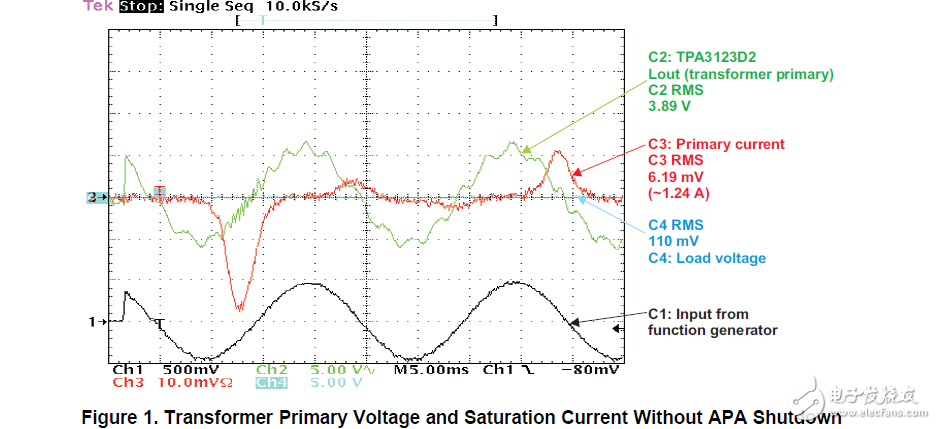

為了說明這個問題，一個tpa3123d2在橋接負載（BTL）模式是用來驅動原有這種飽和的變壓器。到tpa3123d2輸入從一個函數正弦發電機在50Hz時，變壓器的最小額定輸入頻率。證明瞬態為盡可能清楚地將它首先與負載斷開連接，如圖1所示。
