音頻串行接口（ASI）提供了一種在處理器之間傳輸非緩沖音頻數據的方法和/或音頻轉換器。這些數據通常編碼PCM二進制補碼格式，雖然其他形式的變化，可以實現壓縮的低數據率傳輸。音頻基于∑-Δ轉換器（ΔΣ）架構需要一個主時鐘在運比目標采樣速率快得多。雖然有幾種方法來獲得這個主人時鐘，必須小心，以確保這個時鐘不會漂移的ASI。本報告討論了幾種配置，防止這種情況。

　　介紹

　　每個系統有不同的要求，當涉及到接口的音頻編解碼器ASI。最常見的配置是主和從模式。當音頻編解碼器ASI配置在主模式，它的位時鐘（BCLK）和字時鐘（WCLK）輸出引腳。在從模式下，總線時鐘和對編解碼器的ASI輸入WCLK。這種關系看起來很簡單。然而，必須小心當我被配置在主從模式確保摧毀過采樣數據總是在正確的目標率時間槽。

　　如果主時鐘是一個自由運行的時鐘，它被饋送到一個轉換器，它不會被頻率鎖定到幀時鐘（WCLK）一個獨立的ASI。任何偏離理想最終會導致跳過或重復抽樣（假設體系結構重復樣本）。例如，如果主機處理器提供了一個理想的48 kHz的WCLK相對于絕對時間，其各自的理想主時鐘可以正（128●WCLK）= 6.144 MHz。如果一個非理想晶體的主時鐘直接提供給轉換器調制器與0.001%的錯誤，這個時鐘可能會導致6.14393856兆赫。最終這個慢時鐘將導致重復采樣的ASI總線。當然，沒有理想這樣的東西主或ASI時鐘。

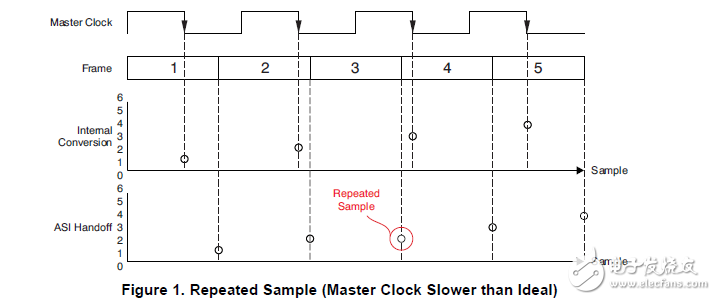

　　圖1說明了一個簡化的情況下，其中一個假設的模擬-數字轉換器（ADC）在奈奎斯特頻率（用于簡化目的）在ASI總線上的重復樣本的結果。在這舉例來說，假設轉換器理想地交出其數據的中間幀上的下降主時鐘的邊緣。這些數據應該準備在下一個開始轉移框架。如圖1所示，主時鐘實際上比理想慢。這個配置會最終漂移足夠的時鐘（相對于ASI幀），以便將有一幀，將不能接收新的數據（如在3幀#結束）。
