概述裝置

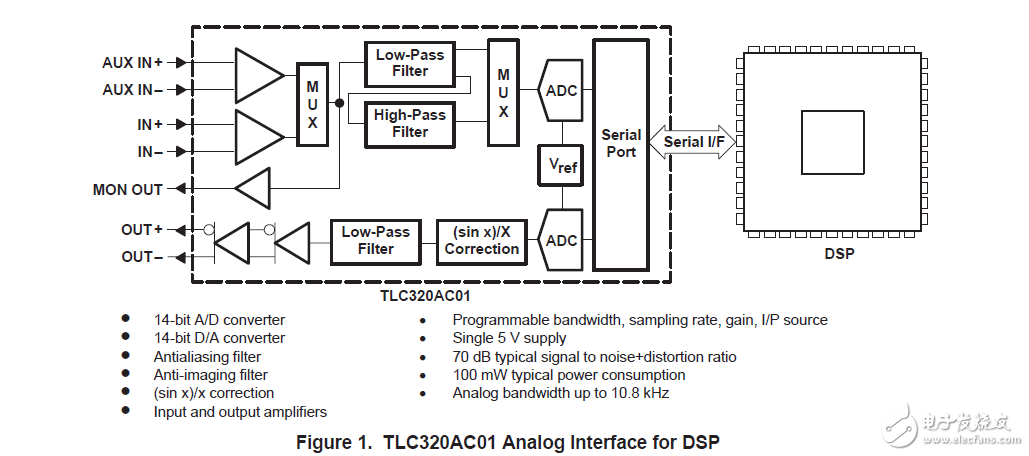

　　TLC320AC01是一個14位分辨率，音頻的頻率（約12千赫帶寬）的DSP模擬接口具有積分抗混疊和重構濾波器。它有一個同步，串行，數字接口，便于設計連接到許多DSP芯片。

　　內部電路配置和性能參數，如輸入源，采樣率，濾波器帶寬和增益，是由控制信息寫入到八個數據寄存器。這些寄存器用于設置用于給定操作模式和給定應用的設備。ADC通道和DAC通道操作同步和數據以2的補碼格式傳輸。

　　抗混疊濾波器是一種具有六分之一階橢圓特性的開關電容低通濾波器。高通是一個單極濾波器，如果需要可以切換。有一階連續時間濾波器之前開關電容濾波器消除開關電容濾波器采樣引起的混疊。

　　輸出重構濾波器也是一個開關電容低通濾波器具有六分之一階橢圓特性和其次是一個二階（x *）/ x校正濾波器。其次是一三桿連續時間濾波器消除開關電容濾波器采樣引起的圖像。

　　有三種基本的操作模式：

　　?單機模擬接口方式，其中TLC320AC01產生移位時鐘和幀同步數據傳輸，是唯一的AIC使用。

　　?主從模式，其中主TLC320AC01產生移位時鐘和幀同步和休息這些信號的奴隸。

　　?線性編解碼器模式，其中移位時鐘和幀同步生成外部和定時可以任何標準編解碼器定時模式。

　　TLC320AC01在一個標準的28引腳塑料J形引線芯片載體是可用的（FN后綴）和64引腳塑料四方扁平封裝（PM后綴）僅為1.5毫米厚，使之適用于便攜式系統。

　　該器件具有最大功耗為110毫瓦的有功模式和10毫瓦的掉電模式。它從一個單一的5 V電源，為數字和模擬電路。這是特別有用的便攜式設備，但在模擬輸入和輸出階段的設計中需要額外的注意。
