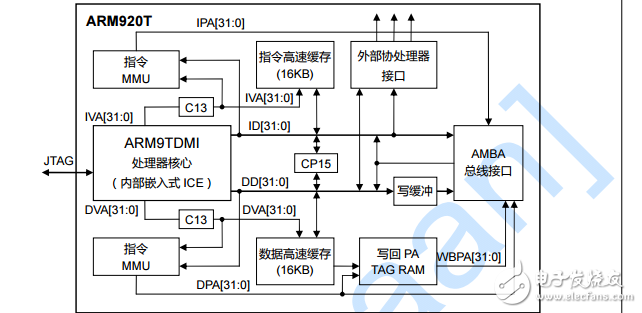

此用戶手冊描述的是三星公司的 16/32 位精簡指令集（RISC）微處理器 S3C2440A。三星公司的 S3C2440A 為手持設備和普通應用提供了低功耗和高性能的小型芯片微控制器的解決方案。為了降低整體系統成本，S3C2440A 還提供了以下豐富的內部設備。 S3C2440A 基于 ARM920T 核心，0.13μm 的 CMOS 標準宏單元和存儲器單元。低功耗，簡單，精致，且全靜態設計特別適合于對成本和功率敏感型的應用。它采用了新的總線架構如先進微控制總線構架（AMBA）。 S3C2440A 的突出特點是其處理器核心，是一個由 Advanced RISC Machines（ARM）公司設計的 16/32 位 ARM920T 的 RISC 處理器。ARM920T 實現了 MMU，AMBA 總線和哈佛結構高速緩沖體系結構。這一結構具有獨立的 16KB 指令高速緩存和 16KB 數據高速緩存。每個都是由具有 8 字長的行組成。通過提供一套完整的通用系統外設，S3C2440A 減少整體系統成本和無需配置額外的組件。

綜合對芯片的功能描述，本手冊將介紹 S3C2440A 集成的以下片上功能： ● 1.2V 內核供電， 1.8V/2.5V/3.3V 儲存器供電， 3.3V 外部 I/O 供電，具備 16KB 的指令緩存和 16KB 的數據緩存和 MMU 的微處理器 ● 外部存儲控制器（SDRAM 控制和片選邏輯） ● LCD 控制器（最大支持 4K 色 STN 和 256K 色 TFT）提供 1 通道 LCD 專用 DMA ● 4 通道 DMA 并有外部請求引腳 ● 3 通道 UART（IrDA1.0， 64 字節發送 FIFO 和 64 字節接收 FIFO） ● 2 通道 SPI ● 1 通道 IIC 總線接口（支持多主機） ● 1 通道 IIS 總線音頻編碼器接口 ● AC’97 編解碼器接口 ● 兼容 SD 主接口協議 1.0 版和 MMC 卡協議 2.11 兼容版 ● 2 通道 USB 主機/1 通道 USB 設備（1.1 版） ● 4 通道 PWM 定時器和 1 通道內部定時器/看門狗定時器 ● 8 通道 10 位 ADC 和觸摸屏接口 ● 具有日歷功能的 RTC ● 攝像頭接口（最大支持 4096×4096 像素輸入；2048×2048 像素輸入支持縮放） ● 130 個通用 I/O 口和 24 通道外部中斷源 ● 具有普通，慢速，空閑和掉電模式 ● 具有 PLL 片上時鐘發生器
