基于AT89S52單片機的溫濕度檢測儀

基于AT89S52單片機的溫濕度檢測儀

摘 要

隨著社會的發展，人們對環境中的溫度和濕度的要求也越來越高，尤其是在醫學、電子電力、航天航空、食品發酵等領域中對溫濕度的要求尤其嚴格，鑒于如此設計出一個能夠精確、穩定、實時測量出環境中溫濕度的實用型溫濕度檢測儀顯得尤為重要。

本溫濕度檢測儀是以AT89S52單片機的為核心控制芯片，該單片機有很好的抗干擾能力、響應速度快。基于此單片機的溫濕度檢測儀可以實時、準確的測量環境中的溫度和相對濕度。

本檢測儀的硬件部分的設計采用了0809A/D轉換器以高靈敏度采集濕敏電阻阻值變化，在經過單片機處理得到相應濕度； 單片機直接控制溫度傳感器DS18B20對溫度實時采集和監控。本儀器還增加了報警裝置，用戶可根據需要設定溫濕度上下限，若當前溫濕度超限便會報警。接入獨立鍵盤鍵盤實現人機交換功能，并用LCD12864作為顯示設備的硬件設計方案。軟件部分則采用模塊化的方法將其分成幾個部分，然后逐模塊設計程序，用C語言來實現，使各部分結合起來協調工作，最終實現對環境中溫濕度的實時檢測。

該溫濕度檢測儀能夠基本完成的溫濕度檢測，但由于個人經驗不足等因素，本設

計還有一些不足之處，離產品實用還有一定的差距，還有一些方面需要進一步完善。

關鍵詞：AT89S52單片機，A/D轉換器，傳感器，LCD，溫濕度

第1章 溫濕度檢測儀總體技術方案

溫濕度作為環境中的兩項重要參數，在很多方面都起著重要的作用。本文中的基于AT89S52單片機的濕度檢測儀就是針對這一需求而設計的。它綜合運用了現代檢測技術、數據處理和通信技術以及LCD顯示技術，可以實時、準確、穩定的測量環境中的溫度和相對濕度。在此設計過程中，本設計綜合分析了不同用戶在不同場合的不同需求，經研究之后，采用了AT89S52單片機為核心控制器件，A/D0809轉換器以高靈敏度溫度傳感器和濕度傳感器為數據獲取元件的方案。該設計主要分為硬件設計和軟件部分的設計，下面先總體介紹設計的性能指標和軟硬件的總體設計方案。

§1.1 溫濕度檢測儀的主要性能指標及其工作原理

§1.1.1 性能指標

1. 相對濕度測量精度和范圍： ±5%，檢測范圍0~100%；

2. 溫度測量精度： ±1℃，檢測范圍0~100℃；

3. 溫濕度上下限設定范圍：20~100，0~20；

4. LCD實時顯示；

5. 電源：DC5V±10%；

6. 工作環境溫度≤90℃ ，工作環境濕度≤90%；

§1.1.2 溫濕度檢測儀的工作原理

加載有相應程序的AT89S52單片機定時采集溫度傳感器信號和相對濕度測量電路電壓輸出信號此電壓由兩位數碼管顯示出來，從而獲得溫度和相對濕度數據，分別將這些數據存儲于數據存儲器中，用戶可根據需要設定溫濕度上下限值，若單片機采集的數據超限便會報警。溫濕度上下限顯示和當前顯示都由LCD12864顯示屏顯示，可通過鍵盤電路來選擇檢測濕度或者檢測溫度。

§1.2 溫濕度檢測儀的硬件設計總體結構方案

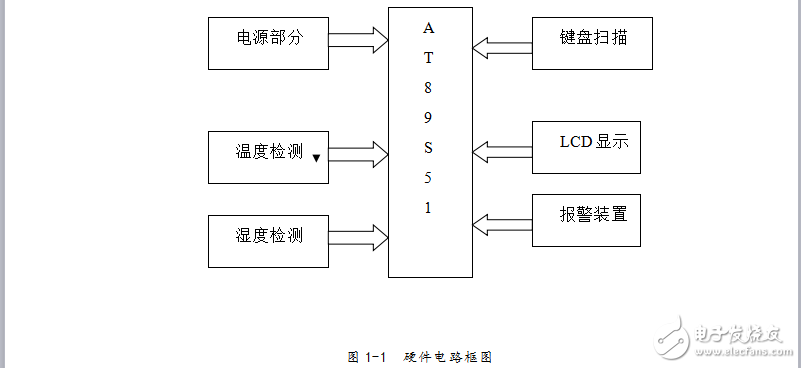

該檢測儀采用AT89S52單片機為核心，整個硬件系統分為以下幾個部件，具體如圖1-1所示：
