向嵌入式設計中添加D類音頻

　　而強大的產品包裝成許多微控制器可以支持基本的音頻處理功能，并允許他們執行任務，如音頻記錄/回放（見高新區的文章“選擇單片機的音頻捕獲/回放”），管理MP3數字音樂流（見高新區的文章“選擇合適的單片機的音頻應用程序”），并提供基本的警報聲音，有時候設計需要升級到更強大的音頻性能，它可以通過數字音頻架構，采用D類放大器來實現。

　　當固態音頻放大器開始在60年代后期，擊中消費者高保真音響市場，立即開始抱怨他們沒有聲音管放大器為好。當時我是一個音頻技術員，我知道最好的固態放大器的總諧波失真（THD）低于所有，但最好的管安培。當時我們還不知道瞬態互調失真（提姆），這在早期固態放大器中確實很差。這個問題可以說已經被淘汰了，但不要說一個管迷。

　　那些早期的固態立體聲AB類輸出級了。D類，MOSFET能通過一個簡單的LC濾波器把脈沖寬度調制（PWM）信號推入揚聲器，真的能給你高質量的音頻嗎？令人驚訝的是，答案是肯定的。

　　Amplifiers with class

　　Different classes of amplifiers reflect different tradeoffs between efficiency， power， and distortion：

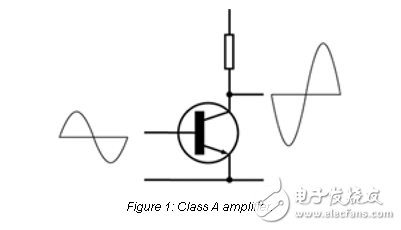

　　Class A amplifiers （Figure 1） conduct during the entire input cycle， making them both highly linear and extremely inefficient since they draw current even in the absence of a signal. With inductive coupling， Class A amplifiers can reach 50 percent efficiency; with capacitive coupling， they can only reach 25 percent. Class A amplifiers use single devices， so there is no issue with crossover distortion. Op amps are typically Class A amplifiers， as are the gain stages in most commercial audio amplifiers.
